ZTRS-PH(A) pohon s ozubeným hřebenem
Kontakt

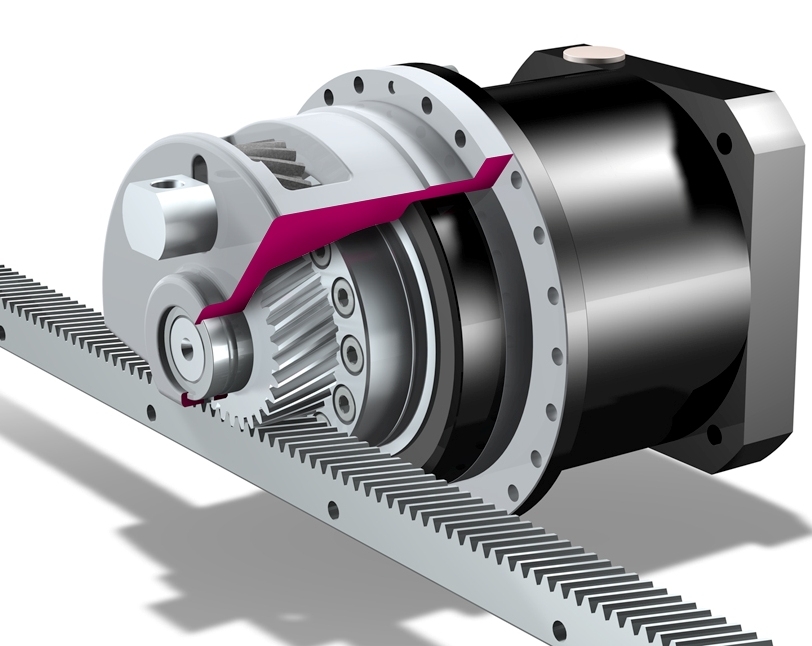

Složení hřebenového pohonu ZTRS-PH(A):
| CAD výkresy STÖBER |
- STÖBER planetová převodovka PH(A)
- pastorek ATLANTA se zvonem s podpůrným ložiskem
- vysoce tuhý ozubený hřeben ATLANTA
Hřebenové pohony ZTRS-PH(A)
- je vybaven zvonem s podpůrným ložiskem
- zajišťuje vysokou torzní tuhost
- dovoluje maximální posuvnou sílu
- minimalizuje ohyb a prodlužuje životnost
- odlehčuje ložiska připojené planetové převodovky ⇒ možnost použít menší převodovku a menší motor
- parametry pastorku a hřebenu lze zvolit dle aplikace
- výrobní velikosti
- ZTRS-PH(A) 7 – 10
- ZTRS-PHV(A) 9 + 10
- ZTRS-PHQ(A) 10
- posuvná síla
- až 124 kN u šikmého ozubení
- až 121 kN u přímého ozubení
- lineární vůle
- standardní ZTRS_PH ≤ 21 – 72 µm
- redukovaná ZTRS_PHA ≤ 7 – 24 µm
- ozubení pastorku
- modul: m = 2-10 u šikmého ozubení, m = 3-10 u přímého ozubení
- kvalita: 5
- materiál: 16MnCr5, kaleno a broušeno
- posuvná rychlost až 4,7 m/s (282 m/min)
- mazání integrovaným filcovým pastorkem (volitelné centrální mazání)
VIDEO: Konstrukce a použití pohonů s ozubeným hřebenem
KONFIGURÁTOR PRO VÝBĚR POHONU S OZUBENÝM HŘEBENEM
Společnost STÖBER vytvořila užitečnou pomůcku pro výběr vhodného pohonu s ozubeným hřebenem přesně pro Vaši aplikaci.
Na základě zadaných parametrů vytipujete vhodný pohon včetně 3D modelu a produktového listu.
Společnost STÖBER vytvořila užitečnou pomůcku pro výběr vhodného pohonu s ozubeným hřebenem přesně pro Vaši aplikaci.
Na základě zadaných parametrů vytipujete vhodný pohon včetně 3D modelu a produktového listu.
Vybranou konfiguraci můžete rovnou poptat on-line.
Článek o hřebenovém pohonu ZTRS
Soubory ke stažení
Dotaz na produkt
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|
| Katalog hřebenových pohonů ZTRS | 812 kB | Stáhnout | |
| Brožura "Pohony pro obráběcí stroje" | 1 MB | Stáhnout | |
| Přehled hřebenů a pastorků STÖBER | 14 MB | Stáhnout | |
| Katalog produktů STÖBER | 8 MB | Stáhnout | |
| Přehled produktů STÖBER | 1 MB | Stáhnout | |
| Přehled hřebenů a pastorků ATLANTA | 4 MB | Stáhnout |
