Hřebeny a pastorky
Kontakt
Kompletní řešení od jednoho výrobce
Díky úzké spolupráci STÖBER s firmou ATLANTA, která je předním výrobcem precizních ozubených hřebenů a pastorků, může STÖBER poskytnout komplexní řešení pro lineární pohony.

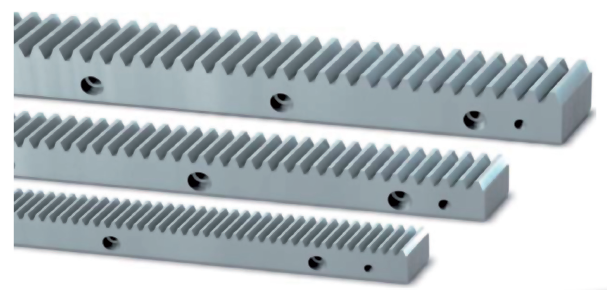

HŘEBENY
- vhodné pro kombinaci s pohony STÖBER
- modul 1,5 - 12
- přímé nebo šikmé ozubení
- délka až 2 000 mm
- výrobní řada 29
- ozubení: pravé 19°31‘42”, úhel záběru 20°
- moduly 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12, kvalita 5 a 6
- ozubení kalené a broušené
- všechny tři připojovací strany jsou broušené
- výrobní řada 48
- ozubení: pravé 19°31‘42”, úhel záběru 20°
- moduly 5 / 6 / 8 / 10 / 12 , kvalita 4
- ozubení kalené a broušené
- všechny tři připojovací strany jsou broušené

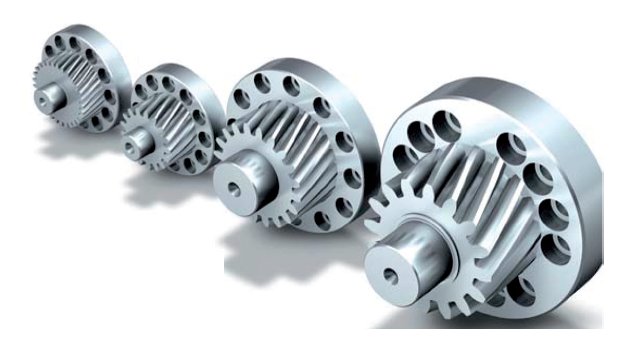

- při výběru pastorku již nemusíte brát ohled na průměr připojovacích otvorů na přírubové hřídeli převodovky, protože můžete použít pastorky s menším počtem zubů
- kalené a broušené pastory dle DIN3960/3961
- moduly 2-12
- pastorky lze dodat v provedení bez nosného čepu pro jednostranné uložení

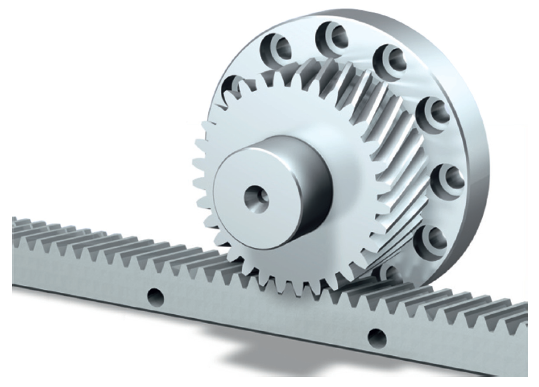

- ozubení pastorku
- modul: m = 2–10 u šikmého ozubení
- modul: m = 3–10 u přímého ozubení
- kvalita: 5, materiál: 16MnCr5, kaleno a broušeno
- posuvná rychlost až 4,7 m/s (282 m/min)
- mazání integrovaným filcovým pastorkem (volitelné centrální mazání)
- posuvná síla
- až 126 kN u šikmého ozubení
- až 125 kN u přímého ozubení
- zmenšený pastorek díky nové technologii sváření
- redukce točivého momentu
- zmenšení převodového poměru
- přídavné ložisko pastorku
- optimalizované využití točivého momentu
- vyšší hustota energie
- zmenšení lineární vůle
- zlepšení lineární tuhosti
- integrované mazání pastorku
- know-how 2 specialistů STÖBER & ATLANTA
Soubory ke stažení
Dotaz na produktu
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|

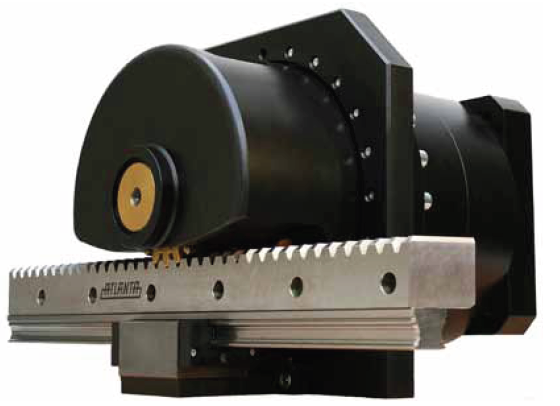

| Katalog hřebenových pohonů ZTRS | 8 MB | Stáhnout | |
| Katalog pohonu ZTRS-PH(A) | 5 MB | Stáhnout | |
| Brožura "Pohony pro obráběcí stroje" | 1 MB | Stáhnout | |
| Přehled hřebenů a pastorků ATLANTA | 4 MB | Stáhnout | |
| Montážní postup pro ozubené hřebeny | 3 MB | Stáhnout | |
| Přehled produktů STÖBER | 4 MB | Stáhnout |
