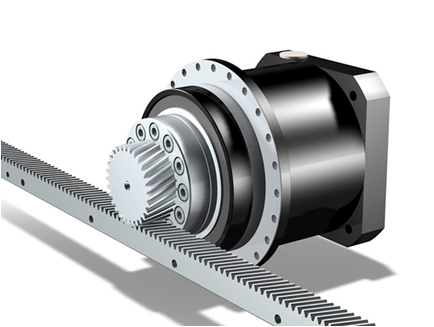

ZTR-PH(A) pohon s ozubeným hřebenem
Kontakt
- výrobní velikosti
CAD výkresy STÖBER - ZTR-PH(A) 4 – 10
- ZTR-PHV(A) 9 + 10
- posuvná síla
- až 57 kN u šikmého ozubení
- až 45,5 kN u přímého ozubení
- parametry pastorku a hřebenu lze zvolit dle aplikace
- lineární vůle u šikmého ozubení
- standardní ZTR_PH ≤ 12 – 48 µm
- redukovaná ZTR_PHA ≤ 4 – 16 µm
- lineární vůle u přímého ozubení
- standardní ZTR_PH ≤ 12 – 50 µm
- redukovaná ZTR_PHA ≤ 4 – 17 µm
- ozubení pastorku
- modul: m = 2-8
- kvalita: 5
- materiál: 16MnCr5, kaleno a broušeno
- posuvná rychlost až 4,7 m/s (282 m/min)
KONFIGURÁTOR PRO VÝBĚR POHONU S OZUBENÝM HŘEBENEM
Společnost STÖBER vytvořila užitečnou pomůcku pro výběr vhodného pohonu s ozubeným hřebenem přesně pro Vaši aplikaci.
Na základě zadaných parametrů vytipujete vhodný pohon včetně 3D modelu a produktového listu.
Společnost STÖBER vytvořila užitečnou pomůcku pro výběr vhodného pohonu s ozubeným hřebenem přesně pro Vaši aplikaci.
Na základě zadaných parametrů vytipujete vhodný pohon včetně 3D modelu a produktového listu.
Vybranou konfiguraci můžete rovnou poptat on-line.
Článek o hřebenovém pohonu ZTRS
Soubory ke stažení
Dotaz na produkt
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|
| Katalog hřebenových pohonů ZTR | 2 MB | Stáhnout | |
| Katalog produktů STÖBER | 8 MB | Stáhnout | |
| Přehled produktů STÖBER | 1 MB | Stáhnout | |
| Brožura "Pohony pro obráběcí stroje" | 1 MB | Stáhnout | |
| Přehled hřebenů a pastorků ATLANTA | 4 MB | Stáhnout |
