ZTRSPHV: vysoká síla pro maximální hustotu výkonu

Popis produktu
Složení  ZTRSPHV pohonu s ozubeným hřebenem
  • STÖBER planetová převodovka PHV
  • pastorek ATLANTA se zvonem s podpůrným ložiskem
  • vysoce tuhý ozubený hřeben ATLANTA

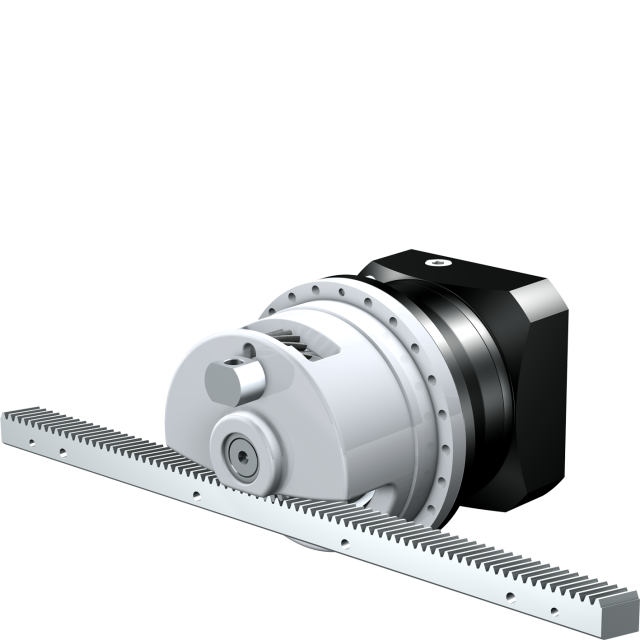

 ZTRSPHV pohon s ozubeným hřebenem
  • výrobní velikosti: 9 - 10
  • modul: 5 - 10 mm
  • posuvná síla: 61 - 94 kN
  • rychlost posuvu: 0,2 - 0,62 m/s
  • lineární vůle: 44 - 70 μm
  • počet zubů: 15 - 20
  • je vybaven zvonem s podpůrným ložiskem
  • nosný zvon ložiska:
    • robustní odlévané pouzdro, uzavřená ochranná konstrukce, tuhost optimalizovaná vnitřním žebrováním
  • maximální posuvná síla, minimální ohyb, zvýšená životnost
  • zajišťuje vysokou torzní tuhost
  • dovoluje maximální posuvnou sílu
  • adaptér motoru:
    • EasyAdapt (ME) se svěrnou spojkou, volitelně s velkou motorovou deskou (MEL)
    • ServoStop (MB) se zásuvnou spojkou (čelisťová spojka) a integrovanou pružinovou brzdou
  •  doporučený motor pro přímou montáž: zvláště účinný v kombinaci s motorem řady STÖBER EZ
Ozubení pastorku
  • modul: m = 2-10 u šikmého ozubení,  m = 3-10 u přímého ozubení
  • kvalita:  5
  • materiál: 16MnCr5, kaleno a broušeno
  • mazání integrovaným filcovým pastorkem (volitelně centrální mazání)
