Dvourychlostní převodovky PS - vysoká energetická účinnost
Kontakt

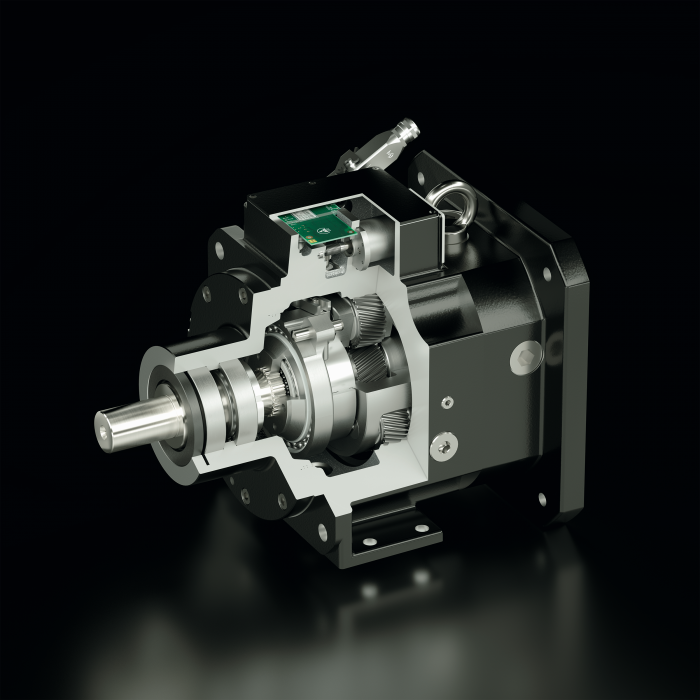

- dvourychlostní převodovky PS mají inovativní konstrukci zvyšující účinnost pohonů vřetene obráběcích strojů
- dva rychlostní stupně převodovek jsou vhodné jak pro přesné obrábění při vysokých otáčkách, tak pro hrubé obrábění s vysokým řezným výkonem

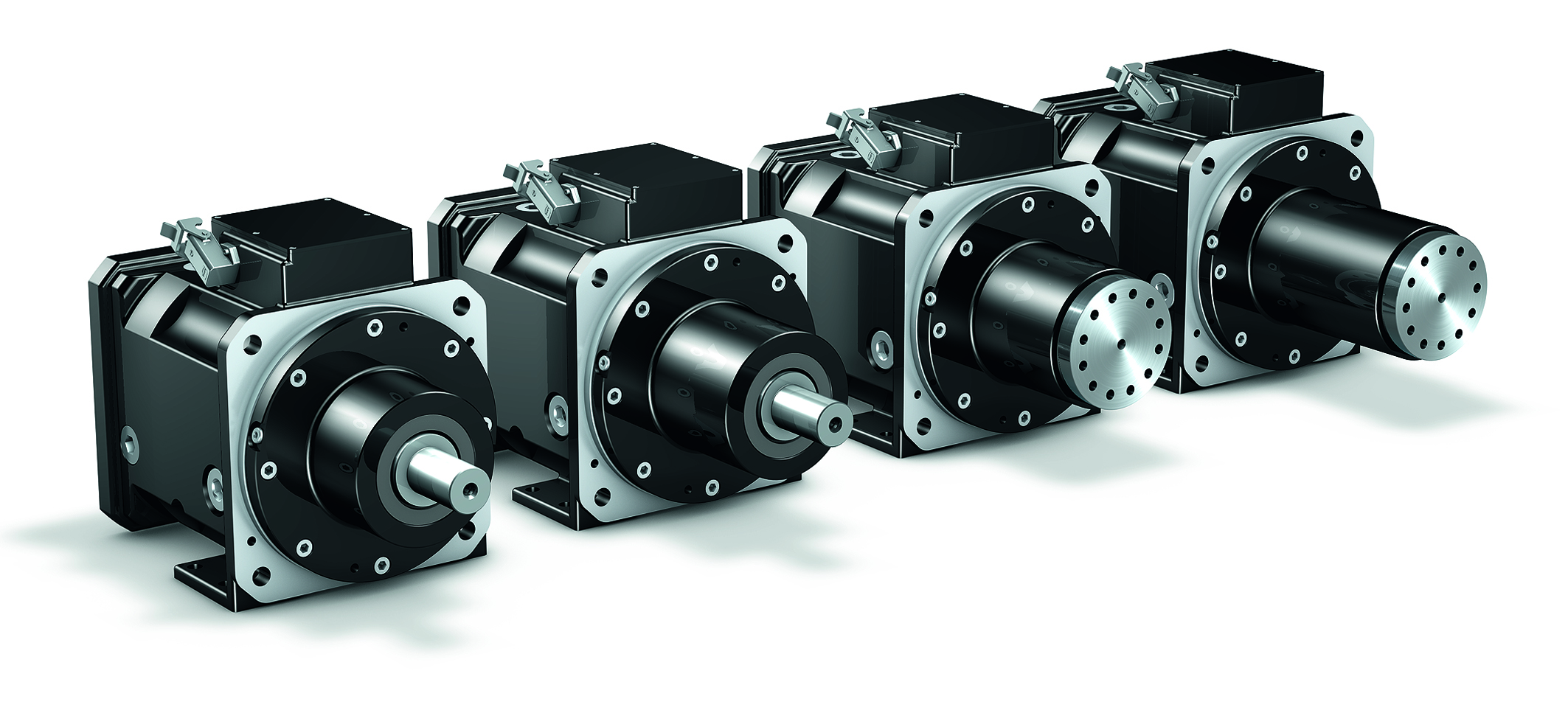

- planetové převodovky PS se vyrábí ve 2 velikostech – PS 25, PS 30
- převody i = 1, i = 4 nebo i = 1, i = 5,5
- vůle v ozubení 20 arcmin
- max. radiálni zatížení 27 000 N
- 4 druhy výstupní hřídele
- menší ztráty třením => vyšší účinnost
- nižší produkce tepla => obrábění při vyšších otáčkách
- úspora energie díky zcela nové konstrukci v porovnání se stávajícími řešeními na trhu
- klidný a plynulý chod díky preciznímu opracování šikmého ozubení
- jednoduché řazení rychlostí
- oddělená řídicí jednotka od pracovního prostoru převodovky => více možných pracovních poloh bez průniku oleje do řízení (vhodné pro vodorovnou i svislou montaž)

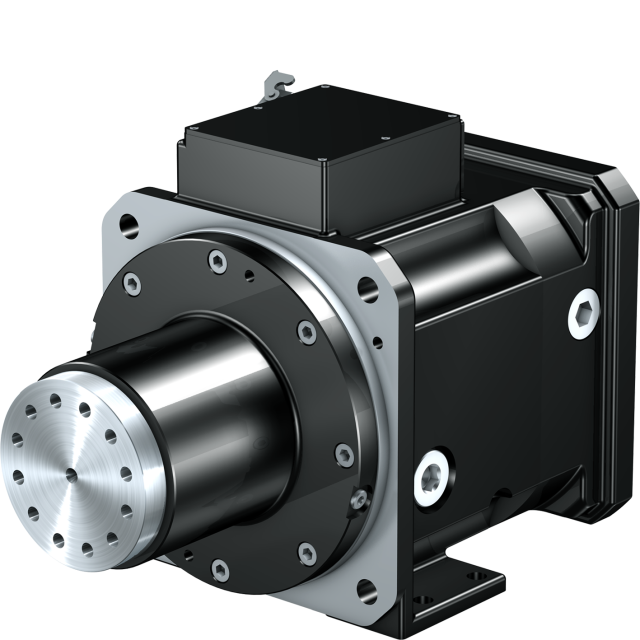

- výstupní hřídel plná nebo přírubová
- snadná montáž pomocí motorového adaptéru EasyAdapt® bez nutnosti zásahu do převodovky či motoru
- volitelné chlazení pomocí chladicí příruby
- volitelně se stálou olejovou náplní
- volitelné recirkulační mazání jednoduše napojitelné na mazací okruh stroje
- rozměrová kompatibilita s běžnými dvourychlostními převodovkami
- jmenovitý výkon 39 kW pro hladkou hřídel, 47 kW pro přírubovou hřídel
- jmenovitý moment 250 / 1 000 / 1 375 Nm
- max. otáčky 10 000 / 6 300 / 6 300 ot/min
- max. moment 400 / 1 600 / 2 200 Nm
- jmenovitý výkon 47 kW
- jmenovitý moment 300 / 1 200 / 1 375 Nm
- max. otáčky 10 000 / 6 300 / 6 300 ot/min
- max. moment 400 / 1 600 / 2 200 Nm

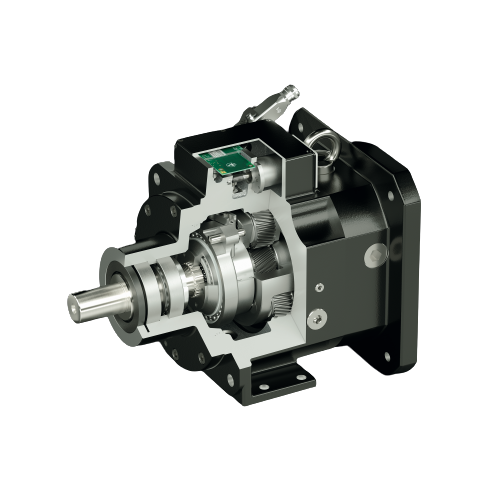

Kritickým momentem při řazení převodových stupňů u dvoustupňových převodovek je sloučení zubů voliče. Proto jsou dvourychlostní převodovky PS vybaveny magnetickým snímačem s vysokým rozlišením, který přesně zaznamená polohu zubů voliče. Na základě těchto informací SensorShift rozpozná vhodný okamžik pro přeřazení převodových stupňů a krátce sníží rychlost. Video zde.
Představení energeticky efektivní dvourychlostní planetové převodovky PS
Soubory ke stažení
Dotaz na produktu
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|
| Produktový list dvourychlostních převodovek PS | 1018 kB | Stáhnout | |
| Katalog dvourychlostní převodovky PS | 3 MB | Stáhnout | |
| Přehled produktů STÖBER | 2 MB | Stáhnout | |
| Katalog produktů STÖBER | 9 MB | Stáhnout |
