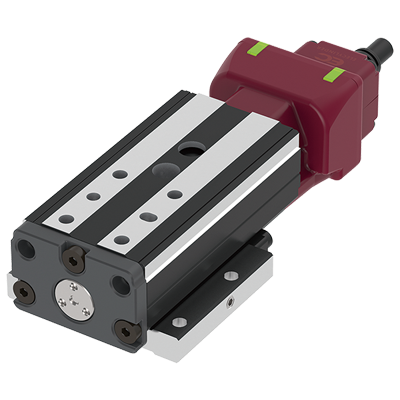

Miniaturní lineární pohon table typ EC-T3
Kontakt
Stávající řadu miniaturních lineárních pohonů doplnila ještě menší řada ultra-mini lineárních pohonů. Stejně jako u všech lineárních pohonů řady EC jsou řídicí jednotka, motor a snímač integrovány.
Jsou také vybaveny kuličkovým šroubem a vestavěným lineárním vedením. Rychlost lze snadno a rychle nastavit na libovolnou hodnotu od pomalé až po maximální rychlost.
I přes své malé rozměry mají ultra-mini lineární pohony životnost 5 milionů cyklů. Díky jejich modulární konstrukci lze jednotlivé díly vyměňovat, což zjednodušuje údržbu. Tyto pohony představují energeticky úspornou náhradu malých pneumatických válců.
Technické parametry:
- 24 V krokový motor s řídící jednotkou (2 pozice)
- alternativa k pneumatickým pohonům
- zatížení až 2 kg
- zdvih až 50 mm
- rychlost až 200 mm/s
- vysoká tuhost
- kuličkový šroub
- krokový motor s inkrementálním enkodérem 32768 ppr
- decentralizované řízení pro 2 pozice
- napájení 24 VDC s digitálními vstupy a výstupy
- sériový port pro nastavení a komunikaci
- integrovaná řídicí jednotka šetří místo v rozvaděči
- možnost bezdrátového řízení
- možnost síťového připojení až 16-ti pohonů přes RCON-EC
- vestavěné lineární vedení pro dostatečnou tuhost
- libovolné nastavení startovací a cílové pozice a dalších parametrů pohybu
- jednoduchý software RCM PC Software nebo Teaching panel TB-03 umožňují rychlé oživení
- možnost přepnutí pohonu do módu tlačení
- minimální údržba, delší životnost než pneumatické válce
- elektrická nenáročnost a minimální servisní intervaly
- opakovatelnost ±0,05 mm
Soubory ke stažení
Dotaz na produkt
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|
| Katalog řady miniaturních lineárních pohonů | 4 MB | Stáhnout | |
| Katalog pro Elecylindry | 36 MB | Stáhnout | |
| Přehled produktů IAI 2023 | 4 MB | Stáhnout | |
| Leták - jak rychle a správně vybrat pohon IAI | 2 MB | Stáhnout |
