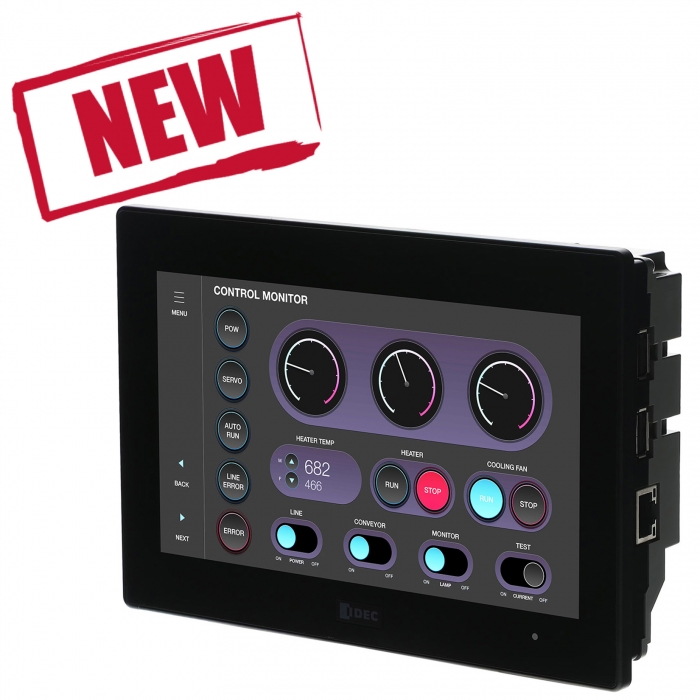

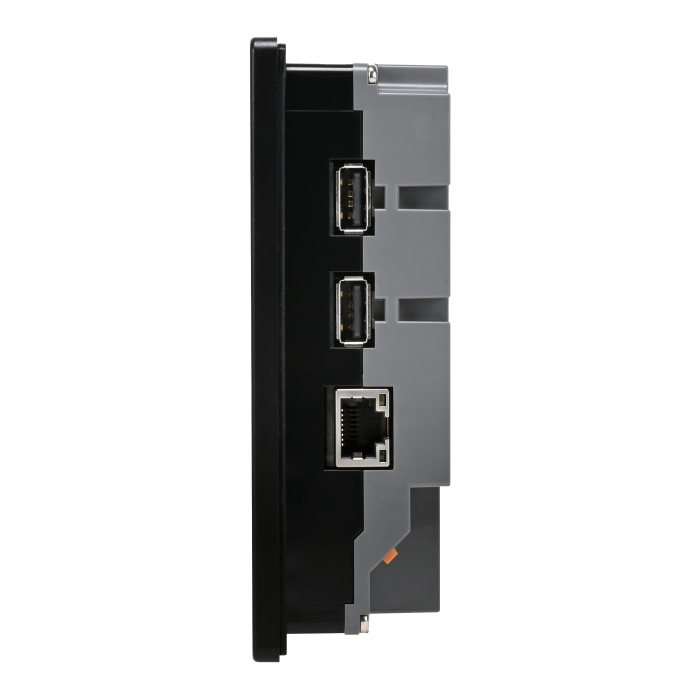

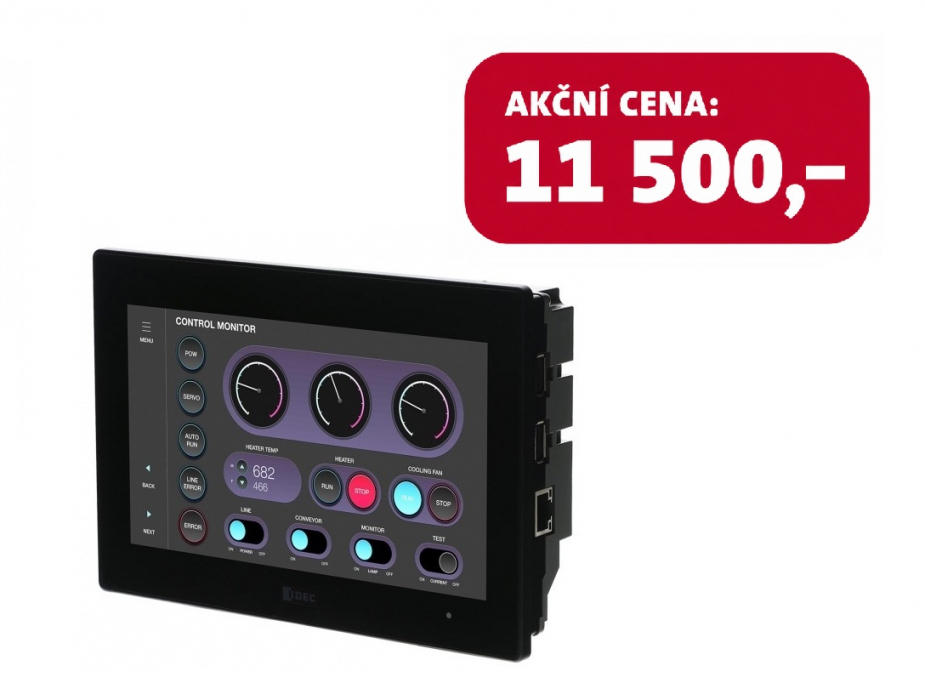

Dotykový displej s integrovaným PLC řady FT2J

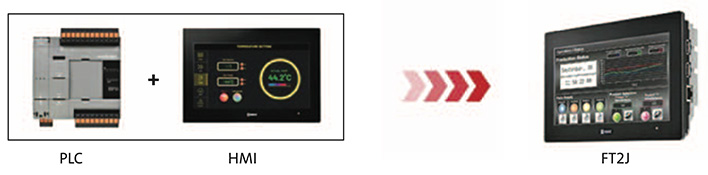

FT2J je typický svým prostorově úsporným a kompaktním designem. Vybaven je velkým 7" displejem s tenkým černým rámečkem. Integrované PLC a displej v porovnání s klasickým PLC a HMI zabere jen třetinu hloubky. FT2J je tedy vhodné také pro aplikace s nedostatkem místa. Současně spotřebuje o zhruba 40% méně energie než dvě samostatná zařízení.

Technické parametry FT2J:

• zabudované plnohodnotné PLC

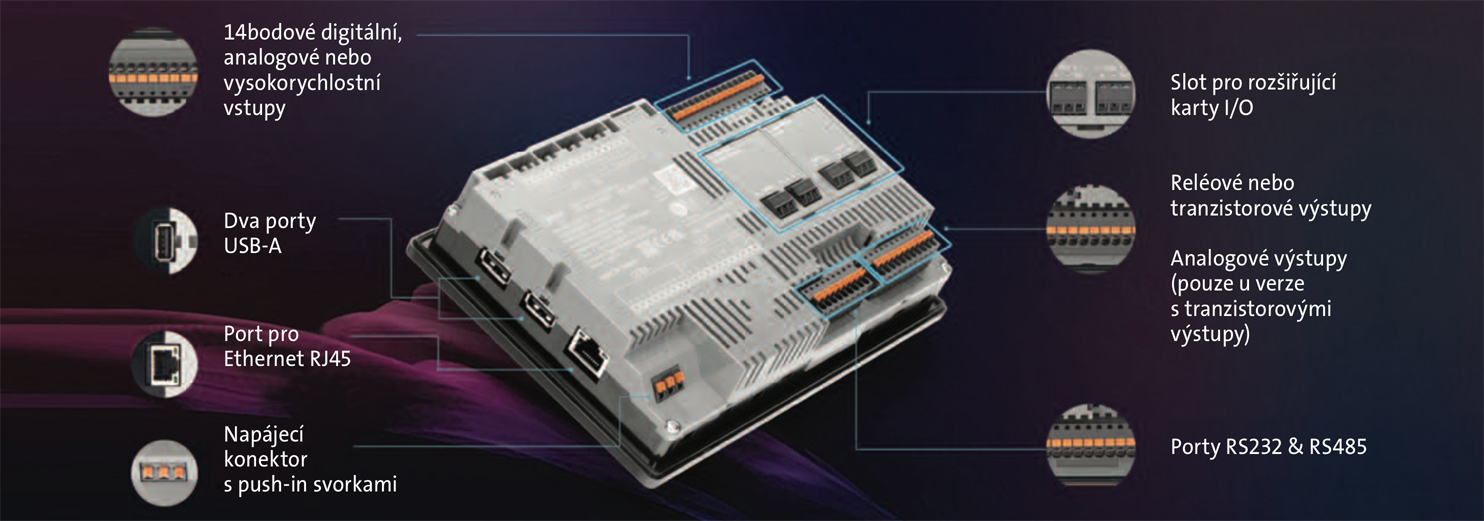

• integrovaná rozhraní Ethernet, RS232C, RS422/485, 2x USB-A
• 10 digitálních vstupů, 4 analogové vstupy (přepínatelné na 4 DI)
• u vybraných typů 8 digitálních reléových výstupů 2 A
• u vybraných typů 2 vestavěné analogové výstupy
• u vybraných typů 6 digitálních tranzistorových PNP výstupů
• 2 sloty pro rozšiřující karty
• u typů s AO integrováno PID řízení
• rychlé zpracování instrukcí 100 μs/1 000 programových kroků
• velká paměť neomezuje při programování – 96 kB pro PLC a 24 MB pro dotykový displej
• snadné logování dat na USB flash disk
• programování přes Ethernet
• integrované vysokorychlostní čítače
  • jednofázový 20 kHz/4 kanálový
  • dvoufázový 10 kHz /1 kanálový
• napájení 24 VDC
• provozní teplota: –20...+55 °C bez kondenzace
• uživatelsky přívětivý programovací software Automation Organizer v ceně hardwaru

Technické parametry dotykového displeje:

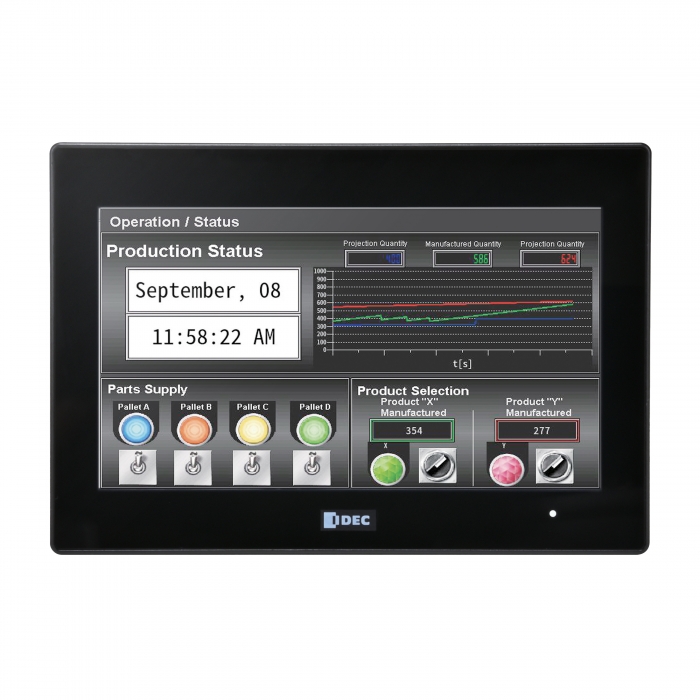

• 7" barevná dotyková LCD obrazovka TFT, 65 536 barev
• rychlý start displeje za 3 sekundy
• kapacitní dotyková plocha PCAP
• rozměry: 186 × 128 × 41,3 mm
• barva rámečku černá
• krytí přední strana IP66F/IP67F
• programovací software WindO/I-NV4 (součástí softwaru Automation Organizer): Ladder diagram, velká grafická knihovna, podpora vícejazyčných obrazovek, intuitivní a snadné programování
• rozlišení 800 x 400 pixelů

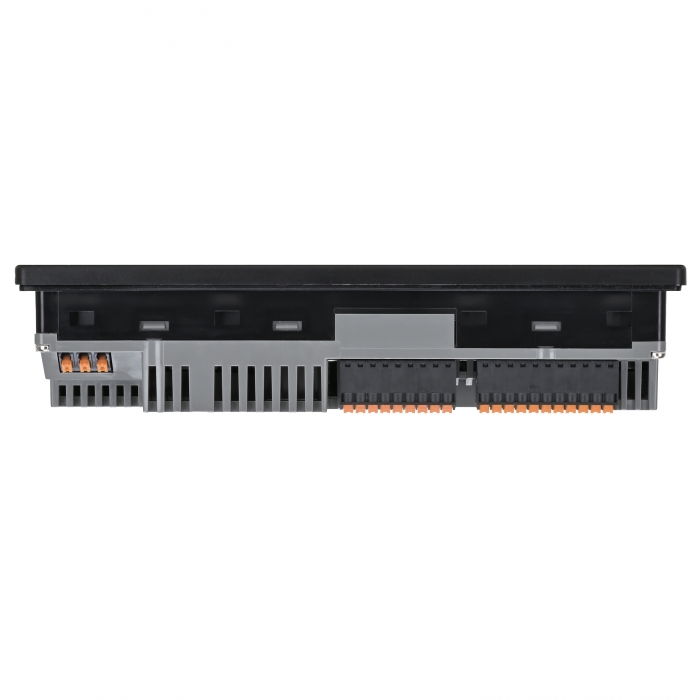

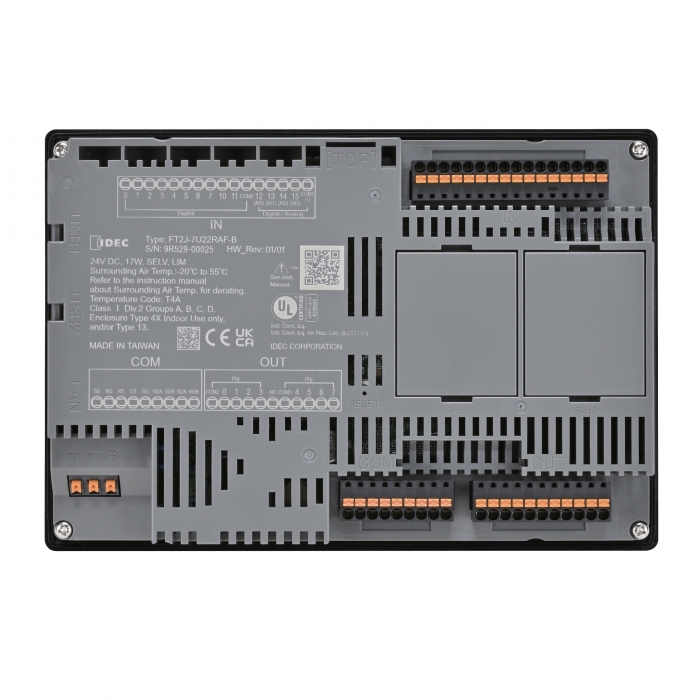

Rychlé a snadné zapojení

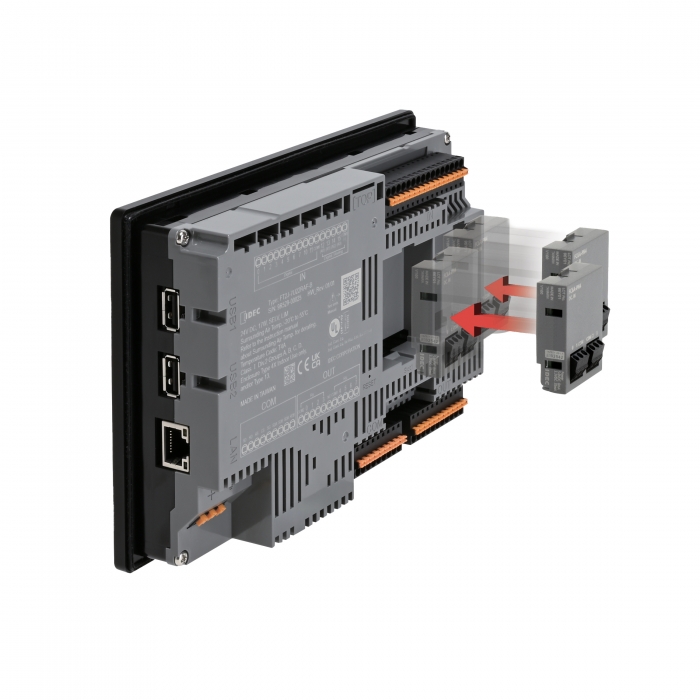

Rozšiřující karta s flexibilně rozšiřitelnými I/O

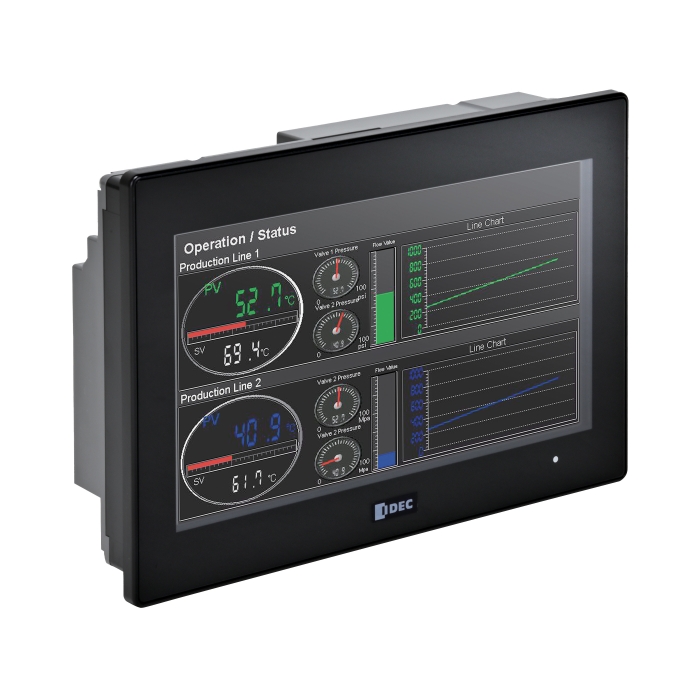

Vysoký jas

Skleněný dotykový displej PCAP se vyznačuje vysokým jasem a odolností. Povrch je odolný nejen proti poškrábání, vodě a olejům, ale také zabraňuje vnikání nečistot. Povrch lze čistit postřikem dezinfekčním prostředkem nebo otíráním vlhkým hadříkem namočeným ve vysoce koncentrovaných chemikáliích, alkoholu aj. Běžné displeje s plastovou fólií na povrchu se v průběhu času zamlží, což snižuje viditelnost v důsledku vystavení UV záření. Naproti tomu povrch FT2J má vrchní skleněnou strukturu, která uchovává vysoký jas a zabraňuje poškození a zakalení vlivem UV zářením po dlouhá léta.
