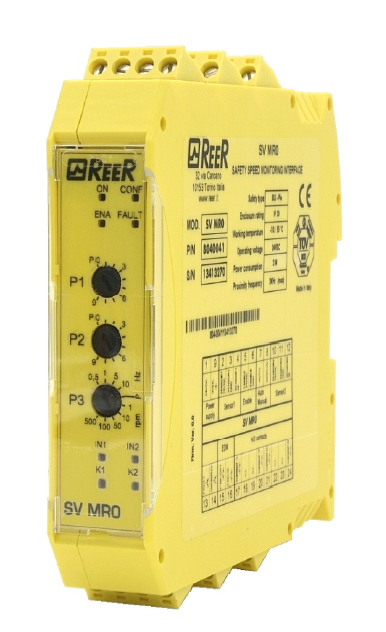

Bezpečnostní relé pro monitorování otáček SV MR0
Kontakt
- bezpečnostní relé SV MR0 je určené pro monitorování otáček
- PL e – SIL 3, bezpečnostní kategorie 4
- relé se používá samostatně, ke své činnosti nepotřebuje žádnou nadřazenou řídicí jednotku
- bezpečnostní relé detekuje
- překročení maximální povolené rychlosti
- nulovou rychlost

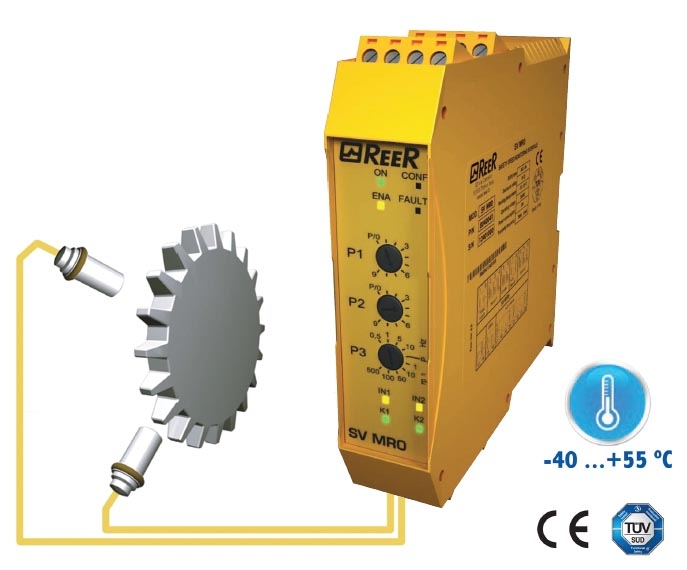

- pro detekci rychlosti se připojí pouze 2 indukční snímače PNP
- manuální nebo automatický restart
- vstup EDM pro monitoring externích kontaktů
- povolovací vstup
- 2 vstupy pro PNP bezdotykové snímače
- 2 reléové výstupy 6 A 250 V AC
- 3 voliče z čelní strany pro nastavení maximální povolené rychlosti
- napájení 24 V DC
- LED indikace
- provozní teplota: -40...+55 °C
- krytí IP20 (kryt), IP2X (terminálové bloky)
|
Nastavení max.rychlosti
 |
Multiplikátor od 0.5 - 990 Hz
1 - x 0.5
2 - x 1
3 - x 5
4 - x 10
|
Multiplikátor od 1- 49 500 rpm
1 - x 1
2 - x 10
3 - x 50
4 - x 100
5 - x 500
Min. hodnota 10 rpm |
|

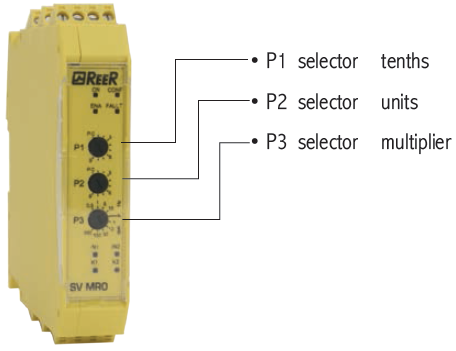

Voliče P1 a P2 umožní nastavit číselné hodnoty od 01 do 99. Pomocí P3 lze nastavit multiplikátor pro hodnotu získanou z P1 a P2. Multiplikátor lze nastavit v "Hz" nebo "rpm" (otáčka za minutu). Poznámka: Pouze v případě, že bezdotykové snímače ukazují jeden puls za otáčku, hodnota "rpm" odpovídá hodnotě v "ipm" (pulz za minutu). |
||
