Bezpečnostní systémy / Bezpečnostní programovatelná jednotka MOSAIC

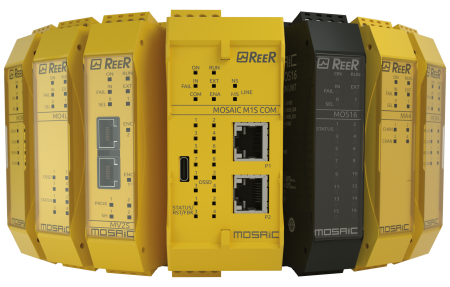

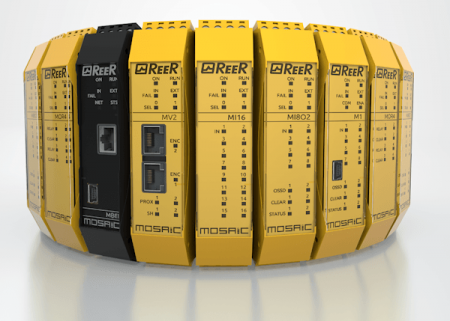

  • MOSAIC je bezpečnostní programovatelná jednotka pro monitorování bezpečnostních komponent jako například: bezpečnostní světelné závory, bezpečnostní senzory, bezpečnostní spínače, laserové skenery, nouzová tlačítka ...
  • modulární systém až se 14 rozšiřujícími jednotkami
  • rychlé a jednoduché zapojení
  • maximálně 128 vstupů a 16 OSSD párů výstupů
  • k dispozici komunikační jednotky pro:
    • PROFIBUS DP
    • DeviceNet
    • CANopen
    • Ethernet IP
    • EtherCAT
    • PROFINET
    • USB
    • Modbus RTU
    • Modbus TCP
  • konfigurovatelný pomocí softwaru MOSAIC Safety Designer dodávaného ZDARMA
  • programovatelný pomocí standardního USB kabelu
  • pro přenesení konfigurace bez použití PC lze využít paměťovou MCM kartu
  • možnost decentralizace pomocí modulů MCT do vzdálenosti až 250 m, RS485
  • rozměry 22,5 x 99 x 114,5 mm (Š x H x V)
  • napájení 24 V DC
  • bezpečnostní kategorie 4, SIL 3 - SILCL 3 - PL e
NOVINKA - Bezpečnostní programovatelná jednotka Mosaic od výrobce REER získal certifikaci na nové evropské normy pro výtahy EN 81-20 a EN 81-50. Tyto bezpečnostní normy jsou určené pro osobní i nákladní výtahy. Norma ČSN EN 81-20 stanovuje předpisy pro konstrukci a montáž výtahů, norma ČSN EN 81-50 definuje rámec pro přezkoušení a zkoušky výtahových komponentů.

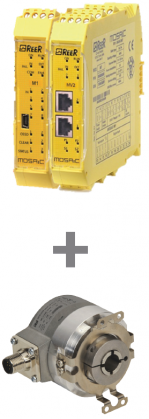

Rozšiřující moduly MV pro bezpečnostní monitorování rychlostiRozšiřující moduly pro bezpečné monitorování rychlosti
  • bezpečnostní monitorování rychlosti (až PLe) pro: monitorování nulové rychlosti, max. rychlosti, rozsahu rychlostí a směru
  • až 4 logicky volitelné prahy rychlosti volně konfigurovatelné pomocí softwaru Mosaic Safety Designer (MSD) pro každý logický výstup (osu)
  • každý modul má 2 logické výstupy konfigurovatelné přes MSD a umožňuje monitorovat až 2 nezávislé osy
  • RJ-45 (1 pro MV1, 2 pro MV2) konektory pro enkodéry a svorkovnice pro bezdotykové snímače
  • max. vstupní frekvence (enkodéry): 500 KHz (HTL: 300 kHz)
  • max. vstupní frekvence (bezdotykové snímače): 5 kHz
  • rozšiřující moduly MV je nutné připojit k základnímu modulu M1
Bezpečnostní inkrementální enkodér Sin/Cos
  • provedení s hřídelí nebo dutou hřídelí (nerezová ocel)
  • certifikován BGIA
  • Safety-LockTM umožňuje vysoké otáčky a vysoké zatížení hřídele
  • vysoká rotační rychlost
  • rozsah teploty -40° až +90°
  • vysoká nosnost hřídele
  • odolnost vůči otřesům dle EN 60068-2-27 – 2 500 m/s2, 6 ms
  • odolnost vůči vibracím dle EN 60068-2-6 – 100 m/s2, 55 až 2 000 Hz
  • příruba: hliník
  • pouzdro: zinek litý pod tlakem
  • krytí IP67
  • příslušenství: miniaturní vlnovcové spojky R+W k připojení enkodéru s válcovou hřídelí k motoru (ceny a typy na poptání)
Aplikační postup: Konfigurace bezpečnostní programovatelné jednotky MOSAIC

Kategorie:

MOSAIC M1

Základní modul MOSAIC

MOSAIC M1S

Základní modul MOSAIC s rozšířenými funkcemi

MOSAIC MI8O2

8 bezpečnostních vstupů, 2 páry bezpečnostních výstupů OSSD

MOSAIC MA4

4 analogové vstupy

MOSAIC MI16

16 bezpečnostních vstupů

MOSAIC MI8

8 bezpečnostních vstupů

MOSAIC MO4

4 páry bezpečnostních výstupů OSSD

MOSAIC MO4L

2 páry bezpečnostních výstupů OSSD

MOSAIC MOR4

4 bezpečnostní spínací kontaky

MOSAIC MOR4S8

4 bezpečnostní spínací kontaky, 8 tranzistorových výstupů

MOSAIC MR4

4 spínací kontakty, 2 NC kontakty připojitelné k 2 párům OSSD

MOSAIC MR8

8 spínacích kontaktů, 4 NC kontakty

Rozšiřující modul MV0

2 vstupy pro bezdotykové snímače

Komunikační modul MBEC

Pro síť EtherCAT

Komunikační modul MBEP

Pro síť Profinet

MOSAIC MI12T8

12 bezpečnostních vstupů, 8 testovacích výstupů
