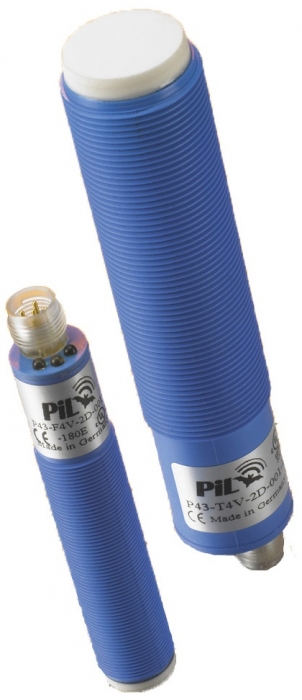

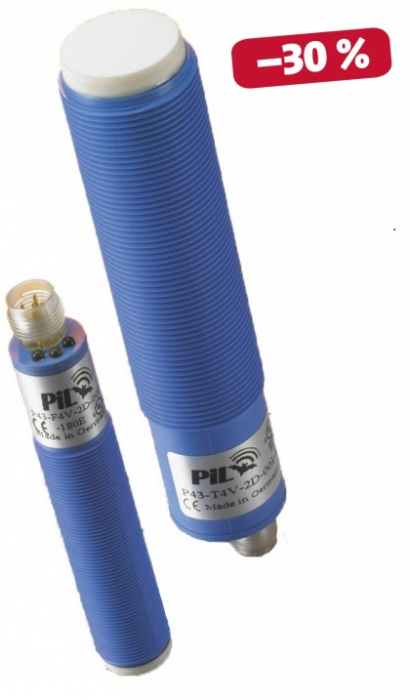

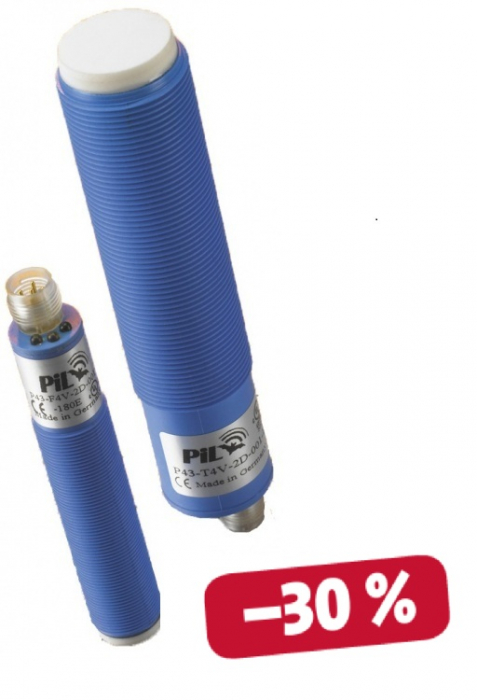

Ultrazvukové senzory P43

Kontakt

Obraťte se na nás

Tel.: +420 548 140 000

info@rem-technik.cz
Popis produktu
  • ultrazvukové senzory s integrovanou elektronickou jednotkou
  • měřené objekty pevné, kapalné, sypké apod.
  • měřicí rozsah 60–6 000 mm
  • frekvence signálu 4,7 Hz
  • 3vodičové připojení
  • jednoduché „Teach In“ programování
  • úhel kužele paprsku 8°
  • kompaktní plastové provedení (PBTB): M18 x 1 mm, M30 x 1,5 mm a 80 x 80 mm
  • napájení 15–30 V DC
  • provozní teplota -15 až +70 °C
  • kompenzace vlivu teploty v hlavici
  • provozní tlak atmosférický
  • provedení s kabelem 2 m nebo konektorem M12
  • krytí IP67

Provedení s analogovým výstupem:
  • analogový výstup: 0–10 V nebo 4–20 mA
  • přesnost 0,2 % nebo 1 mm
  • vysoká linearita
  • jednoduše nastavitelná křivka, lze invertovat

Provedení s digitálními výstupy:

  • 2 nezávislé spínací kontakty PNP/NPN, NO/NC
  • spínací body je možno spojit k hlídání jedné oblasti nebo k nastavení hysteréze
  • vysoká přesnost opakovaného měření nastaveného bodu

Výhody měření ultrazvukem:
  • bezkontaktní měření vzdálenosti principem vysílání a přijímání vysokofrekvenčních vln - ultrazvuku
  • funkčnost ultrazvukových senzorů není závislá na typu, tvaru a barvě měřeného materiálu
  • měření lze provádět přes prach, vodní páru, kouř a v hlučném prostředí

Příklady použití ultrazvukových senzorů:


Kontrola navinutí
Jak kontrolovat množství navinutého materiálu?
S ultrazvukovým čidlem je to velmi jednoduché.
Při použití senzoru dle obrázku je výstupní signál přímo úměrný průměru.

Kontrola napnutí
Při navíjení materiálu je důležité udržovat jeho stálé napnutí.
Ultrazvukovým čidlem je možno měřit průhyb materiálu před navinutím a udržovat tento průhyb konstantní.

Stohování materiálu
Velmi jednoduše lze měřit celkovou výšku naskládaného materiálu, tím lze odvodit i počet naskládaných kusů.

Měření výšky hladiny
Ultrazvukem lze měřit výšku hladiny většiny sypkých látek a kapalin.

Třídění podle výšky
Ultrazvukový senzor měří výšku- velikost- jednotlivých kusů
příklad dopravníku. Na základě vyhodnocení je možno tyto kusy třídit, sčítat apod.
Soubory ke stažení
Název Soubor Velikost Stáhnout
Ceník ultrazvukových senzorů P43 pdf 715 kB Stáhnout
