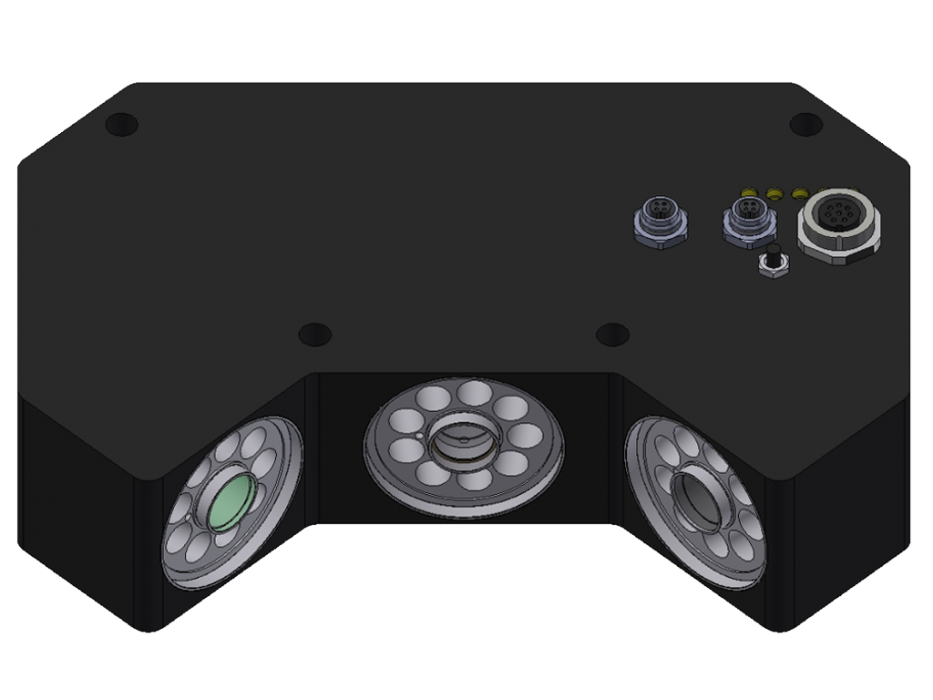

Laserový senzor pro rozlišení povrchů COAST-56-45°
Kontakt
Senzory řady COAST (COlor And Structure) jsou hybridní senzory. Skládají se ze dvou senzorů synchronizovaných prstencovým LED osvětlením, ale jinak fungují nezávisle na sobě. Oba senzory lze připojit k PLC nebo k PC. První ze dvou senzorů poskytuje informaci o barvě a lesku měřeného objektu, zatímco druhý senzor měří strukturu povrchu.

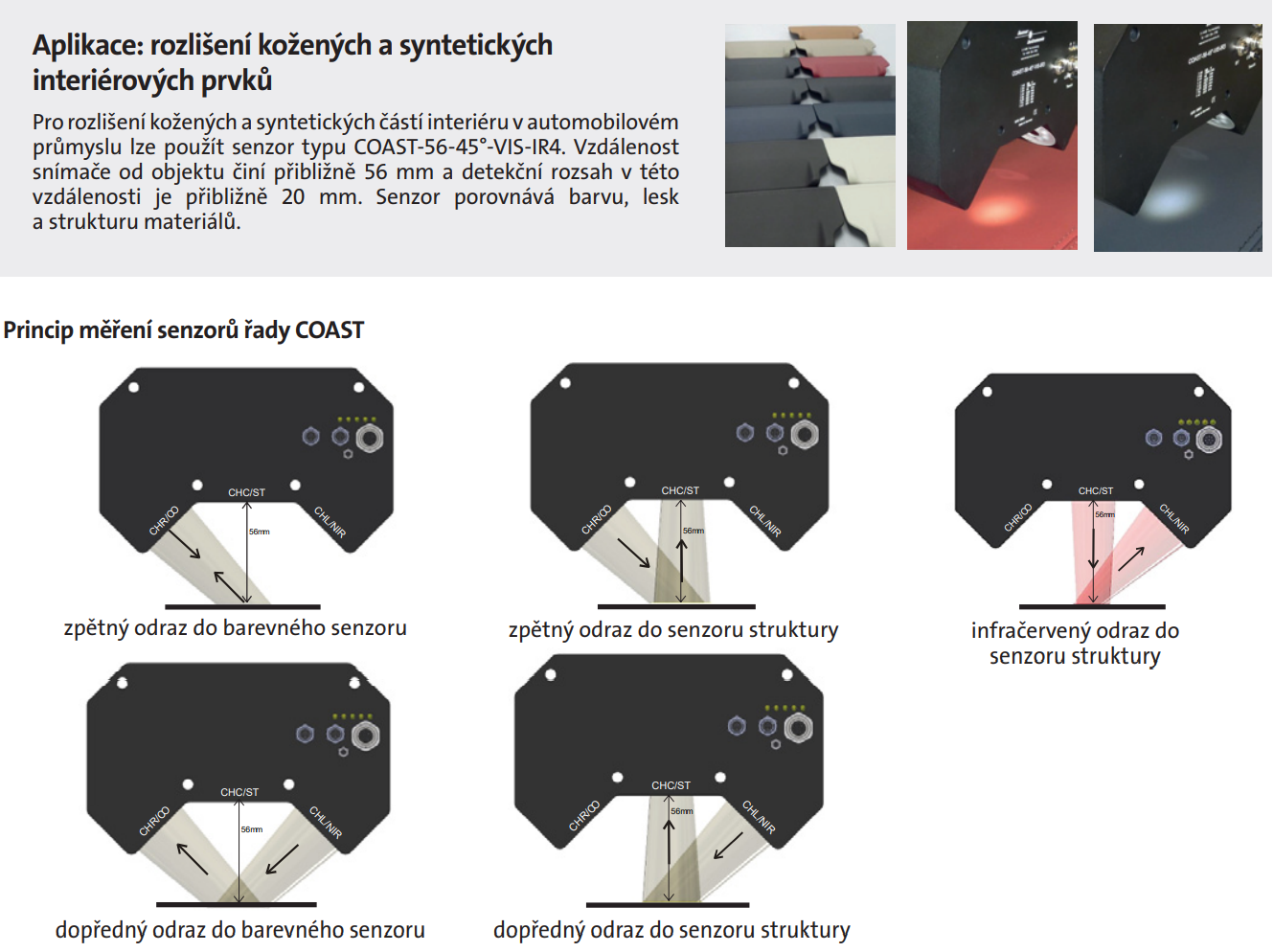

Použití dopředného a zpětného odrazu světla od povrchu objektů v režimu PARA
Některé materiály se při měření pouze zpětného odrazu světla od povrchu špatně rozlišují. Pokud se však navíc použije dopředný odraz, lze dobře rozlišit i povrchy, které mají velmi podobné barvy, ale mírně odlišné struktury. Světlo se směřuje k povrchu pod úhlem -30° až +30° od normálu (vertikálně). Aktivní je vždy pouze jeden světelný zdroj, což umožňuje nezávislé hodnocení dopředného a zpětného odrazu.
Použití dopředného a zpětného odrazu světla od povrchu objektů v režimu PARA
Některé materiály se při měření pouze zpětného odrazu světla od povrchu špatně rozlišují. Pokud se však navíc použije dopředný odraz, lze dobře rozlišit i povrchy, které mají velmi podobné barvy, ale mírně odlišné struktury. Světlo se směřuje k povrchu pod úhlem -30° až +30° od normálu (vertikálně). Aktivní je vždy pouze jeden světelný zdroj, což umožňuje nezávislé hodnocení dopředného a zpětného odrazu.
- snímací vzdálenost 56 mm ± 2 mm
- lze uložit až 31 stupňů lesku (48 ve skupinovém režimu)
- dva senzory v jednom: barva a lesk + struktura
- detekce barvy, lesku, kontrastu, stupně šedi, vyhodnocení struktury
- vysoký dynamický rozsah díky bílému LED osvětlení
- invariantní vůči změnám externího osvětlení
- parametrizační software v ceně hardwaru
- krytí IP64
