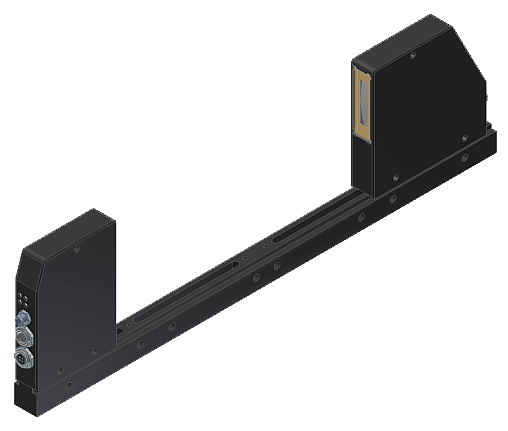

Laserový senzor pro kontrolu trysek L-LAS-TB-28-T-AL-SC
Kontakt

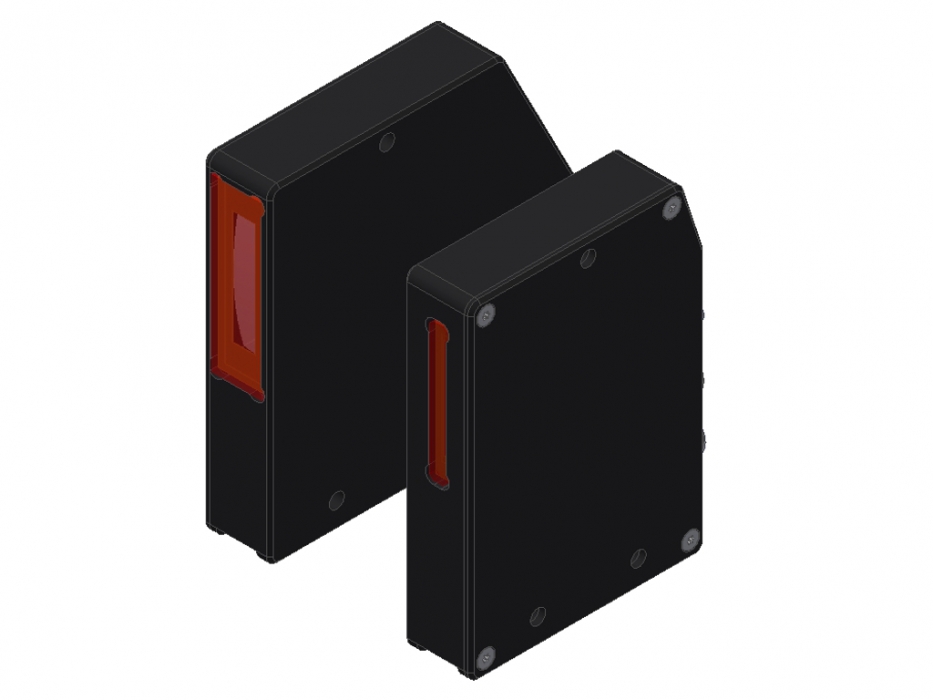

L-LAS-TB-28-T-AL-SC - vysílač
L-LAS-TB-28-R-AL-SC - přijímač
Metoda světelného pásu
Senzory L-LAS-TB-xx-AL-SC se softwarem L-LAS Spray Control Scope
L-LAS-TB-28-R-AL-SC - přijímač
- měřicí rozsah 28 mm
- rozlišení 14 μm
- spínací frekvence max. 1,4 kHz
- referenční měřicí vzdálenost až 2000 mm
- integrovaný interferenční filtr
- analogový výstup nastavitelný pomocí softwaru
- používá se při výrobě baterií pro elektromobily
- parametrizační software v ceně hardwaru

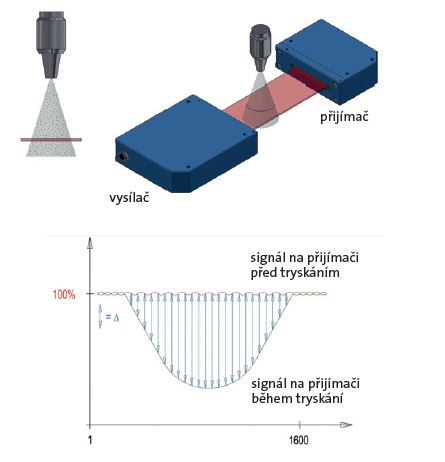

Metoda světelného pásu
Senzory L-LAS-TB-xx-AL-SC se softwarem L-LAS Spray Control Scope
Na rozprašovací paprsek se z vysílače směřuje kontinuální pás světla.Světelný pás je obvykle širší než průměr kužele rozprašovacího
paprsku, tudíž rozprašovací paprsek lze detekovat zcela. Na opačné straně rozprašovacího paprsku je CCD řádkový přijímač s vysokým
rozlišením. Ten umožňuje vyhodnotit profil rozprašovacího paprsku bez mezer. Pro určení profilu rozprašovacího paprsku se porovnává
procentuální rozdíl mezi dvěma videosignály (řádkovými signály), zaznamenanými před a během procesu rozprašování. Profil paprsku poskytuje informaci o distribuci rozprašovaného materiálu v rozprašovacím paprsku. Zaznamenáním mnoha po sobě jdoucích skenů lze vypočítat statistickou distribuci kapiček spreje včetně prostorového uspořádání. Metoda je vhodná pro podrobnou analýzu a kontrolu kvality rozprašovacích trysek.
paprsku, tudíž rozprašovací paprsek lze detekovat zcela. Na opačné straně rozprašovacího paprsku je CCD řádkový přijímač s vysokým
rozlišením. Ten umožňuje vyhodnotit profil rozprašovacího paprsku bez mezer. Pro určení profilu rozprašovacího paprsku se porovnává
procentuální rozdíl mezi dvěma videosignály (řádkovými signály), zaznamenanými před a během procesu rozprašování. Profil paprsku poskytuje informaci o distribuci rozprašovaného materiálu v rozprašovacím paprsku. Zaznamenáním mnoha po sobě jdoucích skenů lze vypočítat statistickou distribuci kapiček spreje včetně prostorového uspořádání. Metoda je vhodná pro podrobnou analýzu a kontrolu kvality rozprašovacích trysek.
