Řídicí systémy / Modulární PLC – FC6A / CPU FC6A

• vestavěný Ethernet port
• vestavěný slot pro SD paměťovou kartu
• Modbus TCP a Modbus RTU
• vestavěný uživatelsky nastavitelný port RS232C/RS485
• až 520 digitálních I/O
• až 126 analogových I/O
• logování dat
• web server
• velká paměť pro program a pro data
• varianty CPU s protokolem SAE J1939

MicroSmart FC6A je výkonné PLC pro aplikace až do 520 digitálních vstupů/výstupů a 126 analogových I/O.  MicroSmart FC6A poskytuje sílu PAC (programmable automation controller), a to s malými zástavbovými rozměry a za nízkou cenu, což jej dělá ideálním řešením pro náročné aplikace.

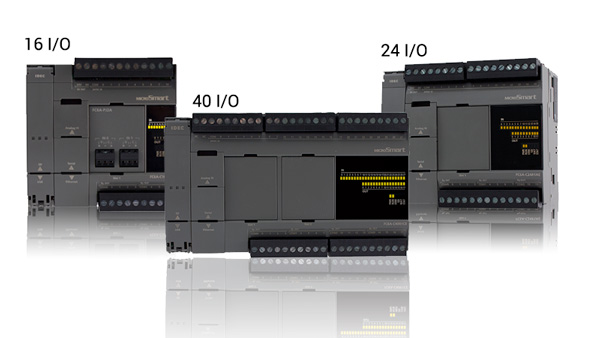

K dispozici jsou tři typy MicroSmart PLC, každé pro napájení 24 V DC nebo 100-240 V AC. Typ s 16 I/O má 9 vstupů a 7 reléových nebo tranzistorových výstupů. Typ s 24 I/O má 14 vstupů a 10 reléových nebo tranzistorových výstupů. Všechny typy též obsahují integrovaný analogový vstup 0-10 V DC. K typu s 16 a 24 I/O lze z čelní strany připojit 2 analogové karty. Každá karta umožňuje připojit dva analogové signály, a to buď dva vstupy, nebo dva výstupy.

                                                                                           „MicroSmart FC6A se 24 I/O”

Zpracování základních instrukcí proběhne v MicroSmart FC6A za 0,042 mikrosekund, programovací paměť je 640 kB. MicroSmart FC6A obsahuje 1 024 časovačů a 512 čítačů, z toho 6 čítačů je vysokorychlostních až do frekvence 100 kHz. Tyto vlastnosti jsou kombinovány s rozsáhlou datovou a bitovou pamětí, které jsou dvojnásobné oproti běžným mikro PLC. MicroSmart PLC umožňuje zpracovávat velké programy s komplexními požadavky na řízení, jako jsou PID smyčky, čítače průtoku nebo receptury. Všechny typy mají vestavěný RJ45 Ethernet port a sériový port RS232C/RS485 na konektoru RJ45. K PLC je možno z čelní strany připojit další RS232C/RS485 port. Slot pro SD kartu a mini-B USB port mohou být použity pro záznam dat, nahrání/stáhnutí programu, aktualizaci firmwaru nebo pro ukládání receptur. Ethernetový port podporuje protokol Modbus TCP a sériový port podporuje Modbus RTU protokol. Je možno naprogramovat uživatelsky orientované webové stránky, které mohou být použity pro vzdálené monitorování a ovládání. Tyto webové stránky jsou uloženy na MicroSmart PLC, které funguje jako webový server, je-li jeho vestavěný Ethernetový port nebo HMI Ethernetový port připojený k internetu. Na tyto webové stránky je možné se připojovat z libovolného webového prohlížeče, spuštěném na libovolném zařízení připojeném k internetu, jako je například vzdálený počítač, tablet nebo smartphone.

K typu s 16 I/O je možno připojit až čtyři rozšiřující moduly a až 15 rozšiřujících modulů může být přidáno k typům se 24 a 40 I/O. Tyto moduly mohou být jakéhokoli typu bez omezení jako maximální počty analogových či speciálních funkčních modulů. To dává MicroSmart PLC se 40 I/O schopnost zpracovat až 520 vstupů/výstupů s maximálně 126 analogovými I/O, což je mnohem více než umožňují typická mikro PLC. Typy se 40 I/O také zahrnují podporu pro protokol CAN J1939. Protokol CAN J1939 se často používá v aplikacích s naftovými motory v různých typech vozidel a plavidel a pro mobilní generátory.
