Ozubené hřebeny ZS
Kontakt
Technické parametry:
- modul: 2 – 6 mm
- max. posuvná síla: 12,6 – 83,1 kN
- šikmé ozubení, tvrzené a broušené
- kvalita ozubení 6 v souladu s normou DIN 3962-1

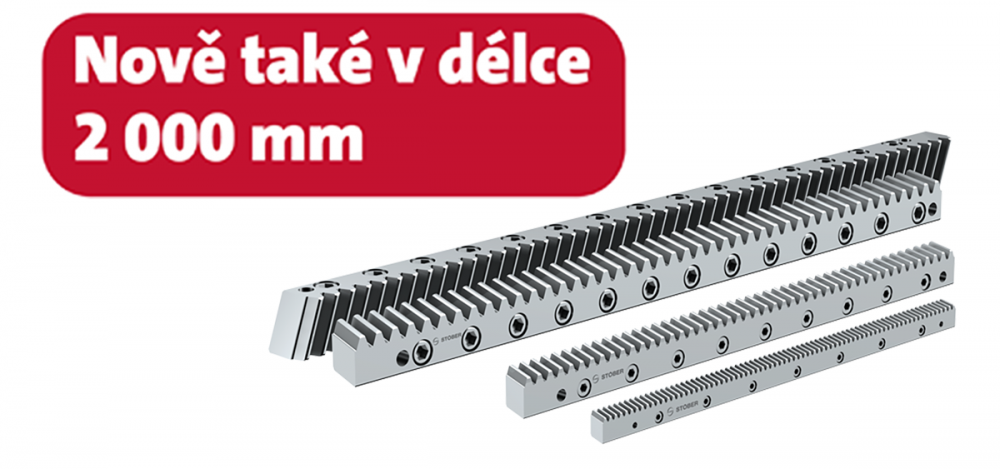

- délky: 500 mm, 1 000 mm, 2 000 mm

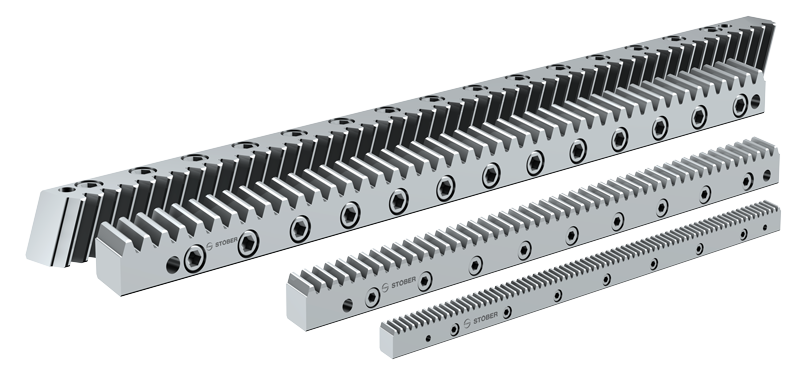

Přesné ozubené hřebeny s dvojnásobným počtem děr
Výzva: možnost posunu
Působení externích sil na pastorek nesmí způsobit posunutí ozubených hřebenů. Proti posunutí působí přítlačná síla šroubových spojů a navíc se hřebeny obvykle dodatečně fixují kolíky na obou koncích. Jde o proces, který vyžaduje značné úsilí. Aby hřebeny pozičně přesně seděly, je nutné otvory pro fixační kolíky a jejich následné opracování provést přímo na stroji až po montáži hřebenů. Zvláště u komplexních systémů jde o extrémně náročný a zdlouhavý proces.
Řešení: dvojnásobný počet děr
Naše přesné ozubené hřebeny s dvojnásobným počtem vrtání eliminují potřebu složité montáže. Přítlačná síla na konstrukci stroje je dvojnásobná: místo obvyklých 125 milimetrů se hřebeny montují po pouhých 62,5 milimetrech. I když není vyžadována složitá fixace kolíky, je tato varianta montáže díky ponechaným otvorům pro kolíky i nadále možná. Toto řešení zajišťuje zvýšenou bezpečnost a maximální jednoduchost montáže.
.png)
Soubory ke stažení
Dotaz na produkt
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|
| STÖBER leták | 2 MB | Stáhnout | |
| Katalog pohonů s ozubenými hřebeny | 9 MB | Stáhnout | |
| Přehled produktů STÖBER | 1 MB | Stáhnout | |
| Katalog produktů STÖBER | 10 MB | Stáhnout |
