NOVOS 5 x
Prostorový ovladač s integrovaným teplotním snímačem v novém designovém provedení. Volitelné ovládací prvky jako potenciometr
pro nastavení požadované teploty, přepínač stupňů ventilátoru, podsvícené prezenční tlačítko nebo displej na zobrazení naměřených hodnot.
Typy:
Prostorový ovladač s integrovaným teplotním snímačem v novém designovém provedení. Volitelné ovládací prvky jako potenciometr
pro nastavení požadované teploty, přepínač stupňů ventilátoru, podsvícené prezenční tlačítko nebo displej na zobrazení naměřených hodnot.
Typy:
| NOVOS 5 S passive | ovladač s přepínačem stupňů ventilátoru, s pasivním snímačem teploty (Ni1000, PT1000, NTC10k…) |

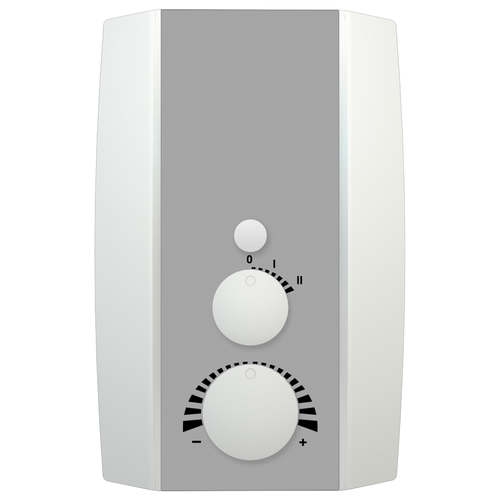

| NOVOS 5 PSTD passive | ovladač s potenciometrem (10k), s přepínačem stupňů ventilátoru, s podsvíceným prezenčním tlačítkem, s pasivním snímačm teploty (Ni1000, PT1000, NTC10k…) |

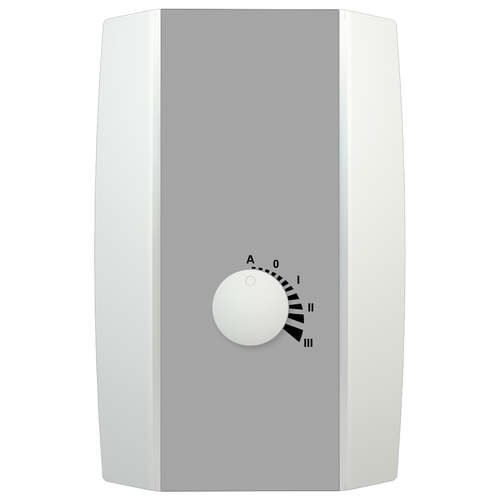

| NOVOS 5 S TRV | ovladač s přepínačem stupňů ventilátoru, s aktivním snímačem teploty (0..10 V) |
| NOVOS 5 PSTD TRV, poti_active | ovladač s potenciometrem (0..10 V), s přepínačem stupňů ventilátoru, s podsvíceným prezenčním tlačítkem, s aktivním snímačem teploty (0..10 V) |
| NOVOS 5 S RS485 Modbus | ovladač s přepínačem stupňů ventilátoru, se snímačem teploty, Modbus komunikace |
| NOVOS 5 PSTD RS485 Modbus | ovladač s potenciometrem, s přepínačem stupňů ventilátoru, s podsvíceným prezenčním tlačítkem, se snímačem teploty, Modbus komunikace |
| NOVOS 5 S RS485 BACnet | ovladač s přepínačem stupňů ventilátoru, se snímačem teploty, BACnet komunikace |
| NOVOS 5 PSTD RS485 BACnet | ovladač s potenciometrem, s přepínačem stupňů ventilátoru, s podsvíceným prezenčním tlačítkem, se snímačem teploty, BACnet komunikace |
Specifikace:
| Měření: | teplota |
| Výstup: | pasivní PT100 | PT100 1/3 DIN | PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000 | NTC10k, ostatní na poptání |
| aktivní 0..10 V, 0..5 V (možnost nastavení „živé nuly“ v aplikaci Thermokon NOVOSapp) | |
| BUS: RS485 Modbus (RTU), RS485 BACnet (MS/TP) | |
| Vstup: | 1x digitální vstup (u varianty BUS) |
| Napájení: | 24 V AC/DC |
| Měřicí rozsah teploty: | pasivní -35..+70 °C |
| aktivní 0..+50 °C (přednastavený), volitelně -50..+50 | 0..+50 | -20..+80 | -15..+35 °C (konfigurovatelné v aplikaci Thermokon NOVOSapp) | |
| BUS -35..+70 °C | |
| Potenciometr (P): | pro nastavení požadované hodnoty |
| pasivní 3-drátové zapojení, hodnota 10 kΩ (další hodnoty na poptání) | |
| aktivní 0..10 V | |
| Přepínač (S): | otočný přepínač pro nastavení stupňů ventilátoru (max. 5) |
| FS5: 5 stupňů (auto,0,I,II,III) | |
| FS4: 4 stupně (0,I,II,III) | |
| FS3: 3 stupně (0,I,II) | |
| FS2: 2 stupně (0,I) | |
| Tlačítko (T): | prezenční tlačítko, podsvícené LED (TD) |
| LED (D): | podsvícení tlačítka, pro stavovou zpětnou vazbu |
| pasivní, barvu lze nastavit pomocí jumperu | |
| aktivní, barvu lze nastavit v aplikaci Thermokon NOVOSapp | |

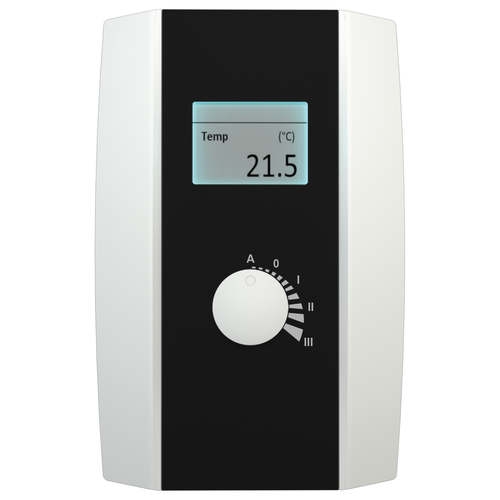

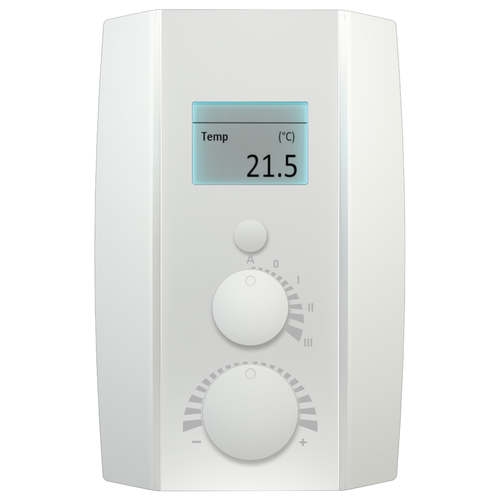

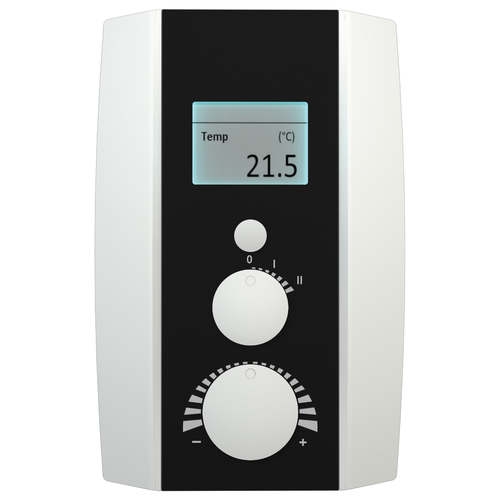

| Displej (LCD): | LCD 29x35 mm s barevným RGB podsvícením |
| Krytí: | IP20 |

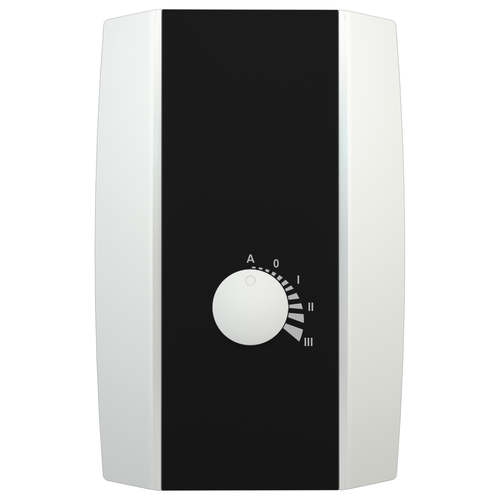

| Barva: | bílá, volitelně černá nebo stříbrná (varianta design) |
| Montáž: | připevněním na montážní krabici (Ø = 60 mm), nebo pomocí šroubů přímo na povrch |
Výhody:

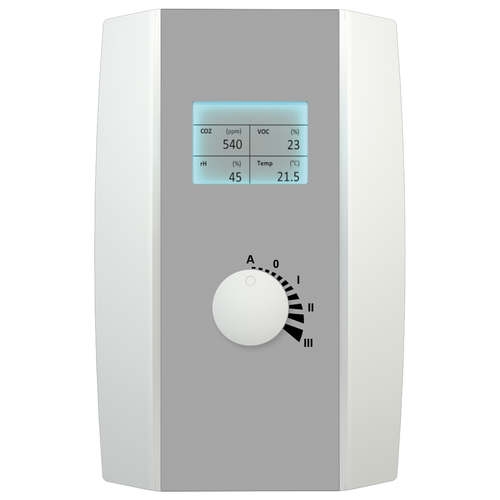

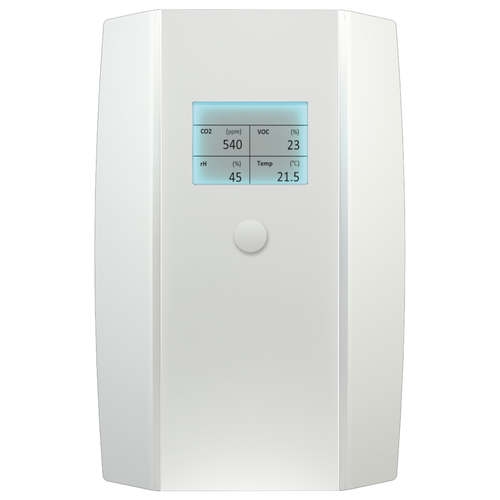

- až čtyři integrované senzory (teplota, relativní vlhkost, CO2 a VOC)
- výstupy: Pasivní, 0..10 V, 4..20 mA, BACnet, RS485 Modbus
- potenciometr pro žádanou hodnotu, otočný přepínač ventilátoru a barevně podsvícené tlačítko
- NOVOS 3 x: K dispozici talé bezdrátová varianta EasySens® (EnOcean)dostupné v těchto barvách: bílá, černá, hliník
- volitelně k dispozici s barevným displejem a / nebo designovou variantou (černá, hliník)
