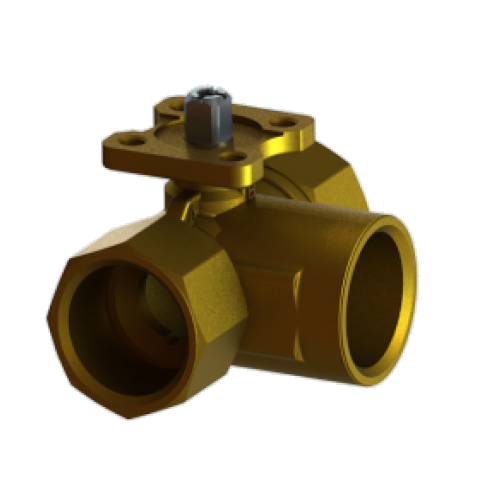

3cestné regulační kulové ventily s pohonem pro řízení průtoku vody
Kontakt
- 3cestné kulové ventily pro řízení průtoku teplé a studené vody nebo vody s přídavkem Glykolu (max. 50 %)
- využití je ve spojení s rotačními servopohony v klimatizačních systémech, v systémech topení nebo větrání
- varianty s vratnou pružinou (s havarijní funkcí) nebo bez vratné pružiny
- výhodou jednoduchá montáž pohonu na ventil
- regulace podle použitého pohonu
- 2bodová, 3bodová nebo spojitá
- ZÁRUKA 5 LET
Technické parametry:
- označení: BOLBxxyKyB (xx...DN, yKy...Kvs např. 1K6 je pro Kvs=1,6 m3/h)
- typ ventilu: 3cestný
- média: teplá a studená voda, nebo voda s přídavkem Glykolu (max. 50 %), pára do 100 kPa
- teplota média: -30 °C až +130 °C
- tlak při uzavření: 1 380 kPa
- diferenční tlak: 600 kPa bez disku, 340 kPa s diskem, 240 kPa bezhlučný provoz
- charakteristika: rovnoprocentní, při bypassu lineární
- těsnost: <0,01 % z Kvs
- připojení: vnitřní závit (Rp, ISO 7/1)
- úhel natočení: 0° až 90°
- montážní poloha: svisle nebo vodorovně (poloha hřídele)
- materiály:
- ventil: mosaz
- koule a hřídel: nerezová ocel
