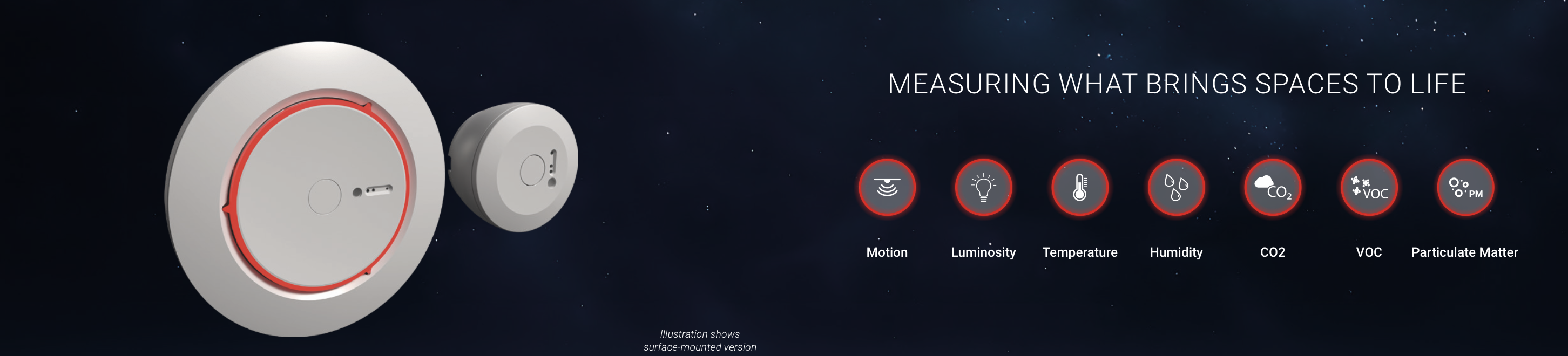

| Novinka: stropní multisenzory thevios® od firmy Thermokon. Thermokon Sensortechnik GmbH, která sídlí v německém Mittenaar a používá heslo „Home of Sensor Technology“, představuje novou produktovou řadu thevios® – moderní stropní senzory pro měření prostředí v místnosti. Chytré budovy potřebují přesná data, škálovatelné systémy a zařízení kompatibilní se sítěmi. Řada thevios měří pohyb, osvětlení, teplotu, vlhkost, CO₂, VOC (těkavé organické látky) a pevné částice (PM). Komunikuje standardizovaně přes BACnet/IP nebo RS485 Modbus, takže ji lze bez problémů začlenit do stávající infrastruktury. Použít ji můžete jako samostatný senzor, nebo jako součást systému theGRID. |
|
| |
| thevios 3 |
thevios 5 |
 |
 |
| Úsporný stropní multisenzor s komunikací RS485 Modbus |
Výkonný stropní multisenzor s BACnet IP a měřením kvality vzduchu |
| |
| theGRID (HUB + SAT) |
 |
| Síť senzorů: jeden HUB a až osm satelitů po dvouvodičové sběrnici |
|

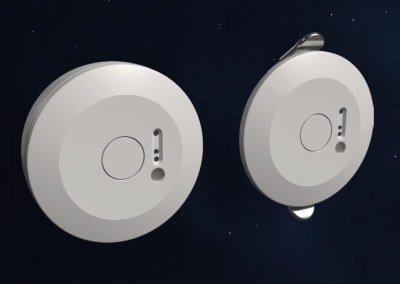

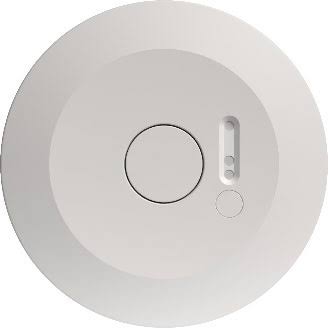

thevios 3
thevios 3 je efektivní multisenzor pro aplikace v místnostech v rámci automatizace budov. Hodí se pro novostavby i rekonstrukce, kde záleží na příznivé ceně a rychlém nasazení. Několik měřených veličin spojuje v jednom zařízení: pohyb, osvětlení, teplotu a vlhkost. S nadřazeným systémem komunikuje přes RS485 Modbus a pohodlně se parametrizuje pomocí nástroje uConfig.
|
 |
- Úsporný a výkonný stropní multisenzor
- Měření: pohyb, osvětlení, teplota, vlhkost
- Komunikace RS485 Modbus
- Pohodlná parametrizace přes uConfig
- Elegantní nadčasový design
- Montáž zápustná i povrchová – Ø 8,5 cm, výška 0,9 cm (zápustná) / 4,8 cm (povrchová)
|
|

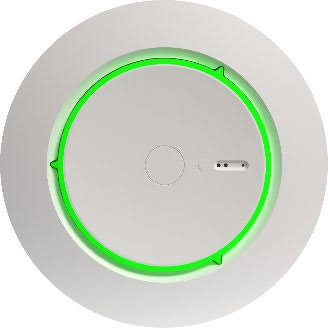

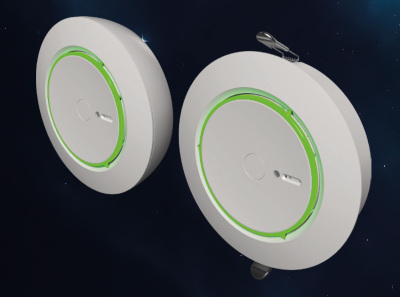

thevios 5

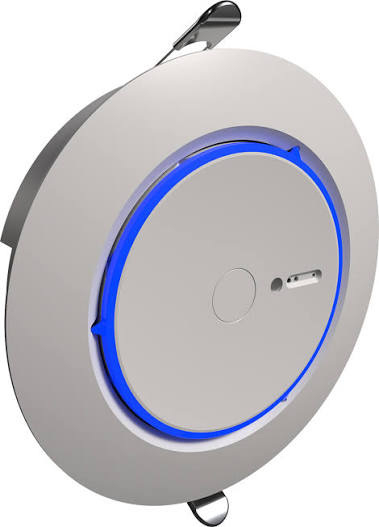

thevios 5 je výkonný multisenzor pro stropní montáž, který se přes BACnet IP bez problémů integruje do systémů automatizace budov. Všechna data o místnosti jsou tak dostupná v reálném čase a lze podle nich řídit klimatizaci, stínění a osvětlení podle aktuální potřeby. Díky integrovanému LED kroužku s funkcí semaforu je kvalita vzduchu v místnosti vidět na první pohled. Konfigurace probíhá snadno přes webové rozhraní.
|
 |
- Měření: pohyb, osvětlení, teplota, vlhkost, CO₂, VOC, pevné částice (PM)
- Funkce semaforu: LED kroužek pro zobrazení stavu (konfigurovatelný)
- Komunikace BACnet IP, napájení 24 V / PoE
- Snadná konfigurace přes webové rozhraní
- Vhodný do kanceláří, škol, hotelů, zasedacích místností…
- Montáž zápustná i povrchová – Ø 16,9 cm, výška 1,0 cm (zápustná) / 4,6 cm (povrchová)
|
|

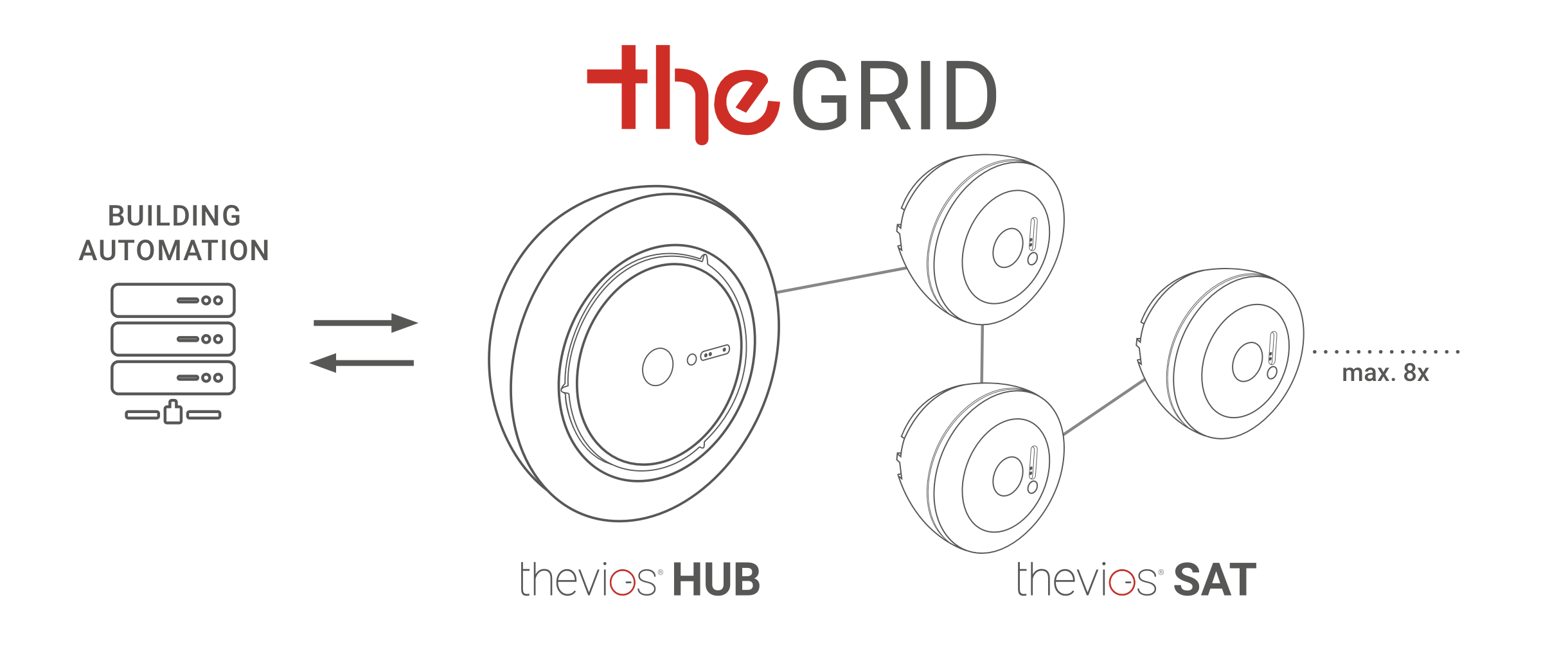

theGRID – jedna platforma, jedna galaxie
theGRID propojuje více multisenzorů thevios do modulární systémové architektury. Místo samostatných zařízení vzniká síť, v níž centrální jednotka spojuje satelity do inteligentní sítě. Satelity (SAT) zajišťují decentralizované měření základních veličin ve více místnostech či zónách a připojují se jednoduše a levně po dvouvodičové sběrnici. Centrální HUB data ze všech satelitů shromažďuje a transparentně je v ustálené formě poskytuje přes BACnet IP. Zároveň funguje jako plnohodnotný multisenzor. Moderní automatizaci budov tak lze rychle realizovat i v menších projektech a při rekonstrukcích.
|
 |
 |

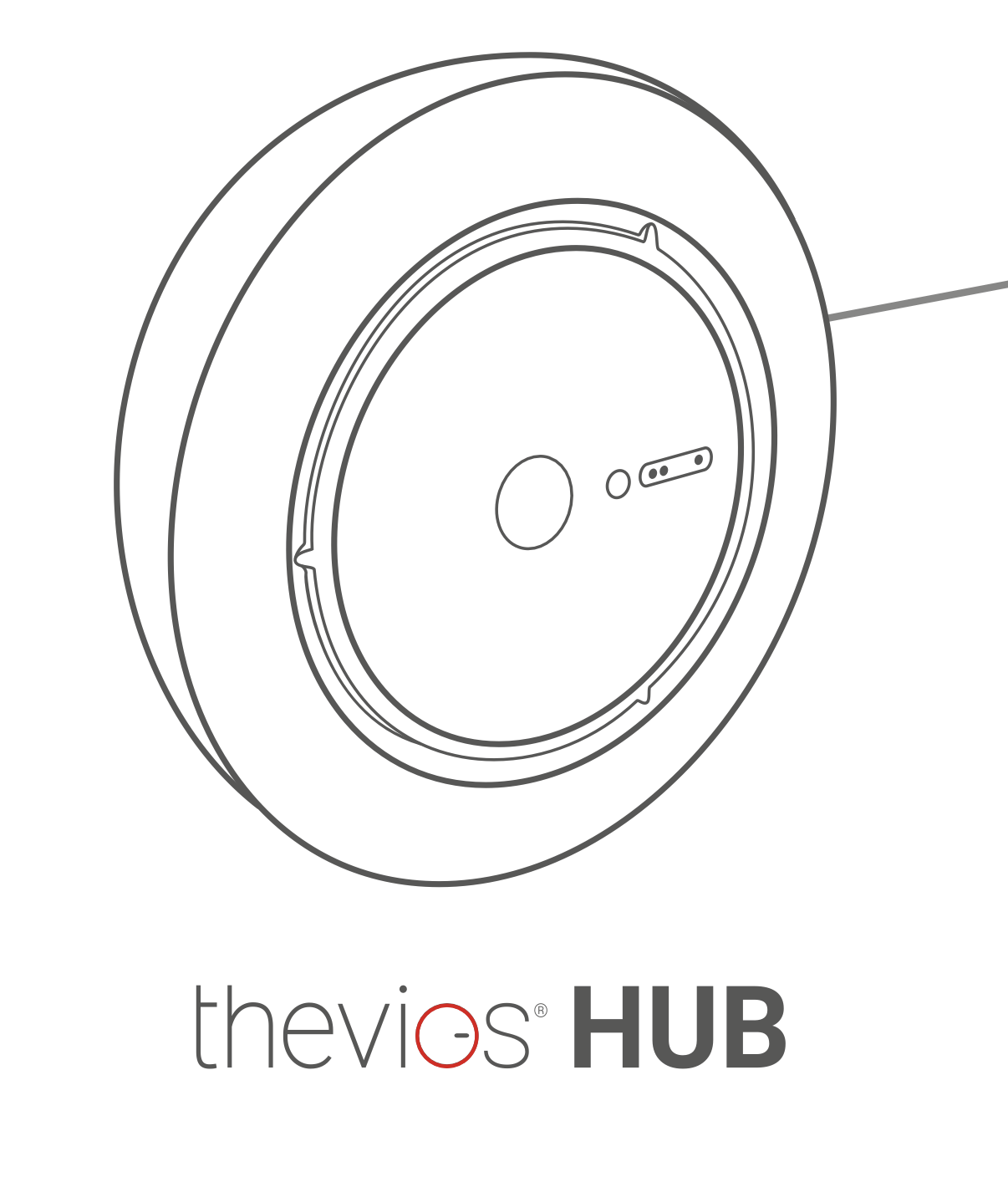

| thevios HUB – centrální rozhraní a multisenzor. Základnová stanice sítě: shromažďuje přesná měření z připojených senzorů a zpřístupňuje je přes BACnet IP v systému správy budovy. Sám zároveň poskytuje komplexní parametry místnosti. |

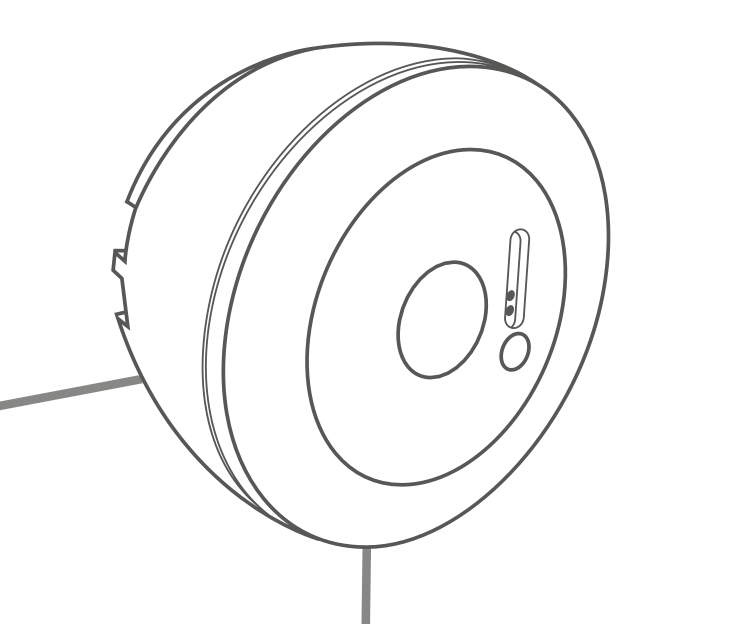

thevios SAT – satelity pro flexibilní umístění. Spolehlivě zaznamenávají pohyb, osvětlení, teplotu a vlhkost. Díky kompaktnímu provedení je lze nenápadně umístit přesně tam, kde jsou data pro řízení místnosti potřeba. |
| |
|
| Uvedení do provozu. Konfigurace systému a správa dat probíhá přes webové rozhraní HUBu, bez dalšího softwaru. Adresy senzorů se přiřazují rychle, satelity se zapojují jednoduše dvouvodičově (daisy chain) a napájení může být centrální i decentralizované. |
- Centrální platforma: IP rozhraní do automatizace budovy
- Přehledná struktura: jednoduchá architektura systému
- Snadná instalace: až osm satelitů na jeden HUB po dvouvodičové sběrnici
- Nízké náklady: nízké náklady na integraci i provoz
- Škálovatelnost: platforma roste s nároky na data
- Maximální transparentnost dat: HUB s integrovaným multisenzorem
- Webové rozhraní: centrální správa zařízení, ukládání a načítání konfigurací, otevřená komunikace BACnet IP, zdokumentovaná knihovna objektů BACnet, pohodlné vzdálené ovládání a správa
|
|
Přehled typů
| Typ |
Měřené veličiny |
Komunikace |
Napájení |
Konfigurace |
| thevios 3 |
| thevios 3 Occ Lum RS485 Modbus |
pohyb, osvětlení |
RS485 Modbus |
24 V |
uConfig, BUS |
| thevios 3 Occ Lum rH RS485 Modbus |
pohyb, osvětlení, teplota, vlhkost |
RS485 Modbus |
24 V |
uConfig, BUS |
| thevios 3 Occ Lum rH IR RS485 Modbus |
pohyb, osvětlení, teplota, teplota IR, vlhkost |
RS485 Modbus |
24 V |
uConfig, BUS |
| thevios 5 |
| thevios 5 Occ Lum rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost |
BACnet IP |
24 V / PoE |
WebUI |
| thevios 5 Occ Lum CO2 rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost, CO₂ |
BACnet IP |
24 V / PoE |
WebUI |
| thevios 5 Occ Lum CO2 VOC rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost, CO₂, VOC |
BACnet IP |
24 V / PoE |
WebUI |
| thevios 5 Occ Lum PM CO2 VOC rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost, CO₂, VOC, PM |
BACnet IP |
24 V / PoE |
WebUI |
| thevios 5 Occ Lum PM CO2 VOC rH IR BACnet IP |
pohyb, osvětlení, teplota, teplota IR, vlhkost, CO₂, VOC, PM |
BACnet IP |
24 V / PoE |
WebUI |
| thevios HUB (theGRID) |
| thevios HUB Occ Lum rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost |
BACnet IP |
24 V |
WebUI |
| thevios HUB Occ Lum CO2 rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost, CO₂ |
BACnet IP |
24 V |
WebUI |
| thevios HUB Occ Lum CO2 VOC rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost, CO₂, VOC |
BACnet IP |
24 V |
WebUI |
| thevios HUB Occ Lum PM CO2 VOC rH BACnet IP |
pohyb, osvětlení, teplota, vlhkost, CO₂, VOC, PM |
BACnet IP |
24 V |
WebUI |
| thevios HUB Occ Lum PM CO2 VOC rH IR BACnet IP |
pohyb, osvětlení, teplota, teplota IR, vlhkost, CO₂, VOC, PM |
BACnet IP |
24 V |
WebUI |
| thevios SAT (theGRID) |
| thevios SAT Occ Lum |
pohyb, osvětlení |
theGRID |
24 V |
uConfig, WebUI |
| thevios SAT Occ Lum rH |
pohyb, osvětlení, teplota, vlhkost |
theGRID |
24 V |
uConfig, WebUI |
| thevios SAT Occ Lum rH IR |
pohyb, osvětlení, teplota, teplota IR, vlhkost |
theGRID |
24 V |
uConfig, WebUI |
Všechny typy lze montovat zápustně i povrchově (rám pro povrchovou montáž je na přání). |
| |
