Decentralizovaný I/O systém SLIO s PROFINETem

Decentralizovaný I/O systém SLIO od německého výrobce VIPA je nyní připojitelný k síti PROFINET. PROFINET je jako otevřený standard pro průmyslový Ethernet založen na TCP/IP protokolu a IT standardech a přináší technologii PROFIBUS do aplikací, kde je vyžadována rychlá výměna dat včetně průmyslových IT funkcí.

Velice efektivní decentralizovaný systém SLIO se vyznačuje kompaktním designem, bohatými možnostmi diagnostiky pro sběrnici, moduly i samotné signály, velmi výkonnou sběrnicí umožňující připojení až 64 signálních a funkčních modulů v jedné řadě a různými způsoby komunikace jako PROFIBUS-DP, CANopen, PROFINET, EtherCAT a Modbus TCP. Systém SLIO může být kombinován a použit s existujícími řídicími systémy VIPA 100V, 200V, 300S a 500S. Nový sběrnicový systém s přenosovou rychlostí 48 Mbit/s nabízí velmi krátké doby odezvy se zpracováním signálu pod 20 μs.



Díky svému kompaktnímu designu zmenšuje SLIO o 20 % nárok na místo oproti jiným systémům, má oddělené napětí pro napájení sběrnice a I/O karet od napájení pro svorky signálních modulů. Případné zařazení posilujícího zdroje umožňuje přejít na jiný potenciál. Další předností je velmi dobrá diagnostika pro přesné monitorování stavu kanálů pomocí integrovaných LED a štítkového značení na přední straně elektronických modulů. Navíc na každém modulu je zobrazeno schéma zapojení a popis svorek.



Systém SLIO lze jednoduše sestavit díl po dílu tak, aby přesně odpovídal požadavkům konkrétní aplikace. Montuje se na 35 mm DIN lištu a elektronické moduly jsou připojeny pomocí bezpečného zásuvného mechanismu do terminálových modulů – v případě údržby nebo opravy se elektronický modul pouze vymění jednoduchým vytáhnutím z terminálového modulu. Elektronická ochrana proti přepólování je samozřejmostí a kódování elektronických modulů zabraňuje nesprávnému zasunutí modulů. To zaručuje, že elektroinstalace zůstane po servisním zásahu nezměněna.



Výhody decentralizovaného I/O systému SLIO připojitelného k síti PROFINET

• připojení až 64 signálních a funkčních modulů v jedné řadě
• „real time“ komunikace po síti PROFINET (RT a IRT)
• datová oblast 1 024 Byte pro vstupy a 1 024 Byte pro výstupy
• plně duplexová komunikace rychlostí 100 Mbit/s
• integrovaný 2 portový switch (2 x RJ45)
• rozšířené možnosti diagnostiky a alarmových funkcí
• jednoznačná alokace adresy pomocí DIP přepínače
• integrované napájení 24 V DC pro interní sběrnici a vstupně/výstupní svorky

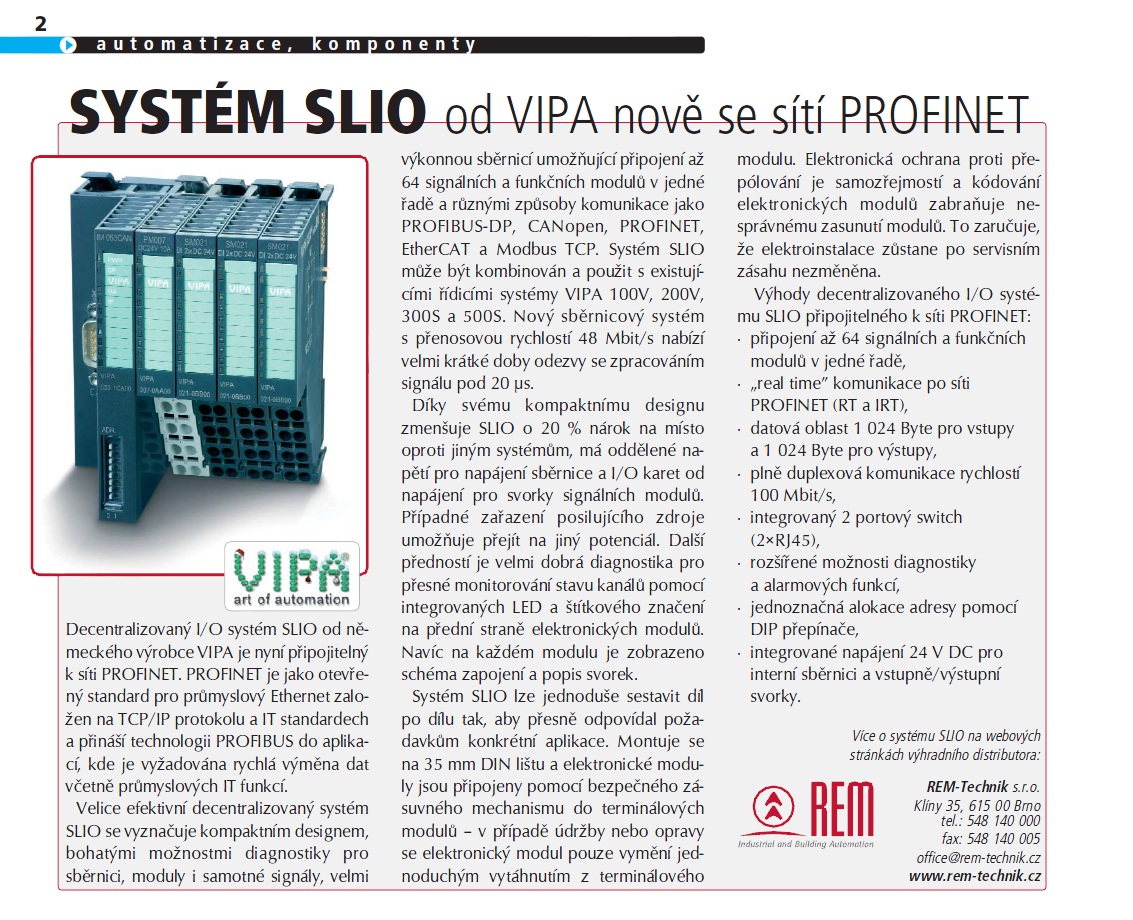

Článek v jpg
